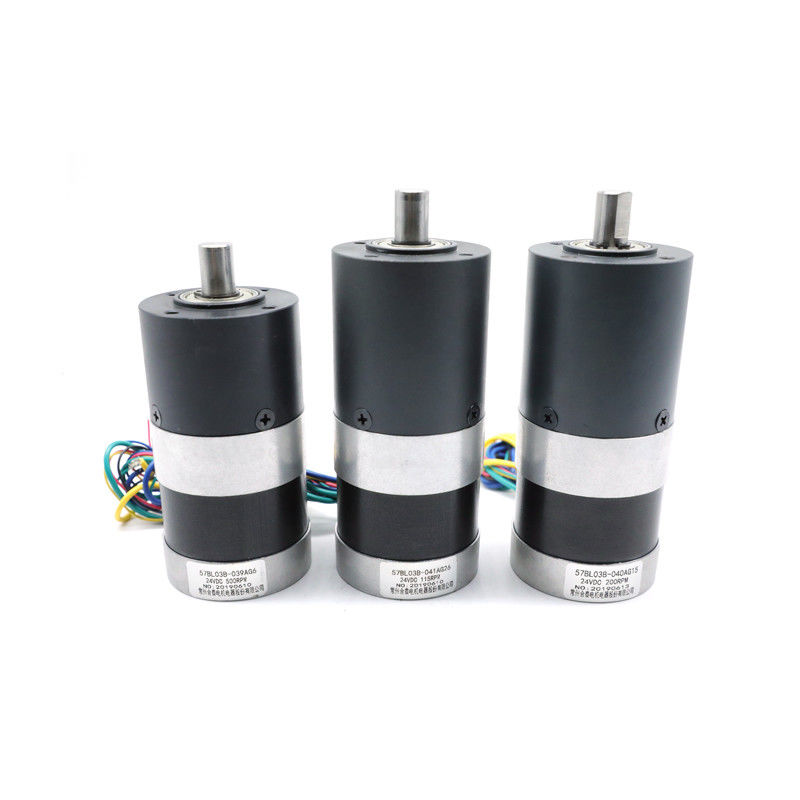

惑星の変速機24v 40wが付いているブラシレスDcモーター
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | HeTai |
| 証明 | CE ROHS ISO |
| モデル番号 | 57BL |
| 最小注文数量 | 50 |
| 価格 | USD |
| パッケージの詳細 | 内部の泡箱、パレットが付いているカートン |
| 受渡し時間 | 25日 |
| 支払条件 | L/C、D/P、T/T、ウェスタン・ユニオン、MoneyGram |
| 供給の能力 | 10000 PC/月 |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 製品名 | ブラシレス変速機モーター | 巻くタイプ | 星 |
|---|---|---|---|
| ホール効果素子角度 | 120°電気anglel | 絶縁材のクラス | B |
| IPのレベル | IP40 | 絶縁抵抗 | 100MΩ Min.500VC DC |
| 絶縁耐力 | 600VAC 1分 | 周囲温度 | -20℃~+50℃ |
| 最高の放射状力 | 75N （前部フランジからの10mm） | 最高の軸力 | 15N |
| マッチの変速機 | 42mm、52mm、56mm、63mm | 最高の瞬時の許容トルク | 30 Nm |
| ハイライト | 惑星の変速機が付いているbldcモーター,24v dcモーター200 rpm,ブラシレスDcのモーターおよび変速機 |
||
製品の説明
低雑音の惑星の変速機とブラシレス57BLセリウムROHS ISOのカスタム化のbldcモーター最高10Nm
| モデル | 縮小率 | 変速機の直径 | 材料を収容する変速機 | 電圧（V） | 力（W） | 速度（RPM） | 評価されるトルク（Nm） |
| 57BL03B-039AG6 | 6:1 | 56mm | 粉末や金 | 24 | 41 | 500 | 0.79 |
| 57BL03B-040AG15 | 15:1 | 56mm | 粉末や金 | 24 | 40 | 200 | 1.9 |
| 57BL03B-041AG26 | 26:1 | 56mm | 粉末や金 | 24 | 40 | 115 | 3.3 |
モーター部品の電気指定:
| モデル | モデル | モデル | モデル | モデル | モデル | ||
| 指定 | 単位 | 57BL01G | 57BL02A | 57BL03B | 57BL04A | 57BL05A | 57BL06 |
| 段階の数 | 段階 | 3 | 3 | 3 | 3 | 3 | 3 |
| ポーランド人の数 | ポーランド人 | 4 | 4 | 4 | 4 | 4 | 4 |
| 評価される電圧 | VDC | 24 | 24 | 24 | 24 | 24 | 24 |
| 定格速度 | Rpm | 2500 | 3000 | 3000 | 3000 | 3000 | 3000 |
| 評価される流れ | 0.77 | 1.87 | 3.17 | 3.67 | 5.33 | 7.00 | |
| 評価されるトルク | N.m | 0.057 | 0.11 | 0.18 | 0.22 | 0.33 | 0.44 |
| 評価される力 | W | 15 | 34.5 | 56 | 69 | 104 | 138 |
| ピーク トルク | N.m | 0.17 | 0.33 | 0.54 | 0.66 | 0.99 | 1.32 |
| ピーク電流 | Amps | 2.3 | 5.6 | 9.5 | 11 | 16 | 21 |
| トルクの定数 | N.m/A | 0.074 | 0.059 | 0.057 | 0.060 | 0.062 | 0.063 |
| 背部EMFの定数 | V/kRPM | 7.75 | 6.2 | 5.9 | 6.3 | 6.5 | 6.6 |
| ボディ長さ | mm | 41.5 | 46.5 | 56.5 | 66.5 | 86.5 | 106.5 |
| 重量 | Kg | 0.35 | 0.44 | 0.56 | 0.67 | 0.95 | 1.18 |
*Productsは変速機42、52、56、63mmに一致できる
*Productsは特別な要求によってカスタマイズすることができる。
配線図
| 機能 | 色 | ||
| +5V | 赤 | UL1007 26AWG | |
| ホールA | 黄色 | ||
| ホールB | 緑 | ||
| ホールC | 青 | ||
| GND | 黒 | ||
| 段階A | 黄色 | UL1015 20AWG | |
| 段階B | 緑 | ||
| 段階C | 青 | ||
機械次元
変速機の部品の電気指定
直径42mmの粉末や金から
| 材料の収容 | 出力の忍耐 | 放射状の負荷（フランジからの10mm） N | シャフトの軸負荷（N） | 最高シャフトのpress-fit力（N） | シャフト（mm）の放射状の演劇 | シャフト（mm）の押し出された演劇 | 正価格販売のバックラッシュ（°） |
| 粉末や金 | スリーブ軸受け | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| 縮小率 | 評価される許容トルク（Nm） | 最高の瞬時の許容トルク（Nm） | Efficiency% |
長さ L （mm） |
重量（g） | 歯車列の数 |
| 1/4 | 1.0 | 3.0 | 81% | 32.5 | 170 | 1 |
| 1/6 | ||||||
| 1/15 | 4.0 | 12 | 72% | 46.3 | 207 | 2 |
| 1/18 | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| 1/54 |
8.0
|
25
|
65%
|
60.1
|
267
|
3 |
| 1/65 | ||||||
| 1/90 | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 1/216 | 10 | 30 | 65% | 60.1 | 267 |
機械次元
直径52mm亜鉛合金から
| 材料の収容 | 出力の忍耐 | 放射状の負荷（フランジからの10mm） N | シャフトの軸負荷（N） | 最高シャフトのpress-fit力（N） | シャフト（mm）の放射状の演劇 | シャフト（mm）の押し出された演劇 | 正価格販売のバックラッシュ（°） |
| 亜鉛合金 | スリーブ軸受け | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| 縮小率 | 評価される許容トルク（Nm） | 最高の瞬時の許容トルク（Nm） | Efficiency% | 長さ（mm） | 重量（g） | 歯車列の数 |
| 1/13 | 2.0 | 6.0 | 81% | 52.9 | 345 | 1 |
機械次元
直径56mmの粉末や金から
| 材料の収容 | 出力の忍耐 | 放射状の負荷（フランジからの10mm） N | シャフトの軸負荷（N） | 最高シャフトのpress-fit力（N） | シャフト（mm）の放射状の演劇 | シャフト（mm）の押し出された演劇 | 正価格販売のバックラッシュ（°） |
| 粉末や金 | スリーブ軸受け | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| 縮小率 | 評価される許容トルク（Nm） | 最高の瞬時の許容トルク（Nm） | Efficiency% |
長さ L （mm） |
重量（g） | 歯車列の数 |
| 1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72% | 59.6 | 700 | 2 |
| 1/66 |
機械次元
直径56mmの設計のプラスチックから
| 材料の収容 | 出力の忍耐 | 放射状の負荷（フランジからの10mm） N | シャフトの軸負荷（N） | 最高シャフトのpress-fit力（N） | シャフト（mm）の放射状の演劇 | シャフト（mm）の押し出された演劇 | 正価格販売のバックラッシュ（°） |
| 工学プラスチック | スリーブ軸受け | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| 縮小率 | 評価される許容トルク（Nm） | 最高の瞬時の許容トルク（Nm） | Efficiency% |
長さ L （mm） |
重量（g） | 歯車列の数 |
| 1/15 | 8.0 | 25 |
72%
|
61.6 | 450 |
2
|
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
||||
| 1/66 |
機械次元
出口の直径56のmm亜鉛合金
| 材料の収容 | 出力の忍耐 | 放射状の負荷（フランジからの10mm） N | シャフトの軸負荷（N） | 最高シャフトのpress-fit力（N） | シャフト（mm）の放射状の演劇 | シャフト（mm）の押し出された演劇 | 正価格販売のバックラッシュ（°） |
| 亜鉛合金 | スリーブ軸受け | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| 縮小率 | 評価される許容トルク（Nm） | 最高の瞬時の許容トルク（Nm） | Efficiency% |
長さ L （mm） |
重量（g） | 歯車列の数 |
| 1/4 |
2.0
|
6 | 81% |
43.3
|
350 | 1 |
| 1/6 | ||||||
| 1/13 | 52.7 | 400 |
機械次元
直径63mm亜鉛合金から
| 材料の収容 | 出力の忍耐 | 放射状の負荷（フランジからの10mm） N | シャフトの軸負荷（N） | 最高シャフトのpress-fit力（N） | シャフト（mm）の放射状の演劇 | シャフト（mm）の押し出された演劇 | 正価格販売のバックラッシュ（°） |
| 亜鉛合金 | スリーブ軸受け | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| 縮小率 | 評価される許容トルク（Nm） | 最高の瞬時の許容トルク（Nm） | Efficiency% |
長さ L （mm） |
重量（g） | 歯車列の数 |
| 1/8 | 3.0 | 8.0 | 81% | 75.5 | 400 | 1 |
機械次元
太陽歯車およびプラネタリ・ギアの別の整理を持っていることによって、高出力のトルクおよび広い速度の比率は達成される。これらから離れて、惑星の変速機はより低い慣性および高いトルク伝達を備えている。すべてこれらは効率を保証する主要な面である。
正確に力および速度のある程度を変える機能は惑星の変速機を風力のような多くの特別な適用、内燃機関のために適したように、等する。
