マイクロはブラシレス モーターNEMA23 24v 57mm 0.18nm 57BL03B 041AG26を連動させた

起源の場所 中国
ブランド名 Hetai
証明 CE ROHS ISO
モデル番号 57BL03B-041AG26
最小注文数量 50
価格 USD
パッケージの詳細 内部の泡箱、パレットが付いているカートン
受渡し時間 28-31
支払条件 L/C、D/P、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力 5000pcs/month

試供品およびクーポンのための私に連絡しなさい。

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
製品名 ブラシレス変速機モーター 巻くタイプ
ホール効果素子角度 120°電気角度 絶縁材のクラス B
周囲温度 -20℃~+50℃ 絶縁抵抗 100MΩ Min.500VC DC
絶縁耐力 600VAC 1分 縮小率 1/26
最高の軸力 8 N.m 最高の瞬時の許容トルク 25 N.m
ハイライト

小さい連動させられたブラシレス モーター

,

NEMA 23の惑星の変速機57BL03B

,

NEMA 23 57mm 57BL03B

メッセージ
製品の説明

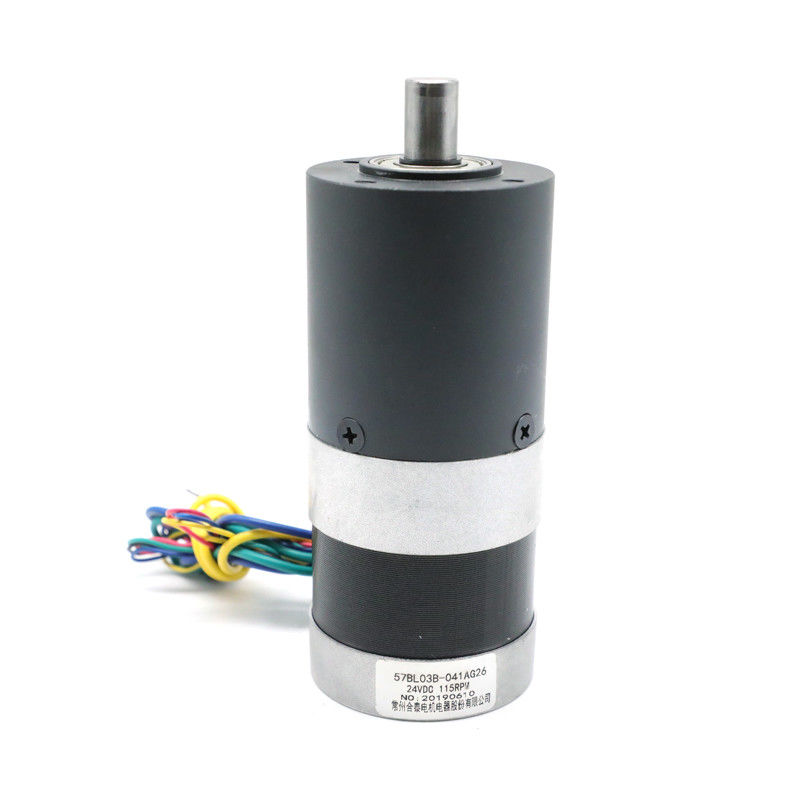

57BL03B-041AG26マイクロ低雑音の粉末や金はNEMA23ブラシレスDCモーターを連動させた



長いサービス寿命の広い速度の比率

57BL03B-041AG26は3段階57mm dcブラシレス モーターおよび56mm惑星の変速機から成っているある。変速機の収容材料は粉末や金である。それはスリーブ軸受けを使用する。変速機の出力シャフトの放射状の負荷(フランジからの10mm)は450Nであり、シャフトの軸負荷は200Nである。



積載量の同量のために、私達の粉末や金の惑星の変速機に従来の変速機より高いサービス寿命がある。主要な面はあらゆる機械システムの効率そして信頼性を改善することである。



電気指定:

    モデル
製造モデル 57BL03B-041AG26
段階の数 段階 3
ポーランド人の数 ポーランド人 4
ライン・ツー・ライン抵抗 オーム 0.8
わずかな電圧 VDC 24
負荷速度無し RPM 4000
負荷流れ無し Amps 0.6
定格速度 Rpm 3000±200
評価される流れ 0.6
評価されるトルク N.m 0.18
評価される力 W 57
ピーク トルク N.m 0.54
トルクの定数 N.m/A 0.057
背部EMFの定数 V/kRPM 5.9
ボディ長さ mm 56.5
重量 Kg 0.56
プラネタリ・ギアとのモーター指定
評価されるトルク N.m 3.3
定格速度 Rpm 115±10%
比率   26:1



*Productsは特別な要求によってカスタマイズすることができる。



配線図



機能
+5V UL1007 26AWG




ホールA 黄色
ホールB
ホールC
GND
段階A 黄色 UL1015 22AWG


段階B
段階C



機械次元

マイクロはブラシレス モーターNEMA23 24v 57mm 0.18nm 57BL03B 041AG26を連動させた 0



直径56mmの粉末や金から



材料の収容 出力の忍耐 放射状の負荷(フランジからの10mm) N シャフトの軸負荷(N) 最高シャフトのpress-fit力(N) シャフト(mm)の放射状の演劇 シャフト(mm)の押し出された演劇 正価格販売のバックラッシュ(°)
粉末や金 スリーブ軸受け ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5



縮小率 評価される許容トルク(Nm) 最高の瞬時の許容トルク(Nm) Efficiency%

長さ

L

(mm)

重量(g) 歯車列の数
1/4 2.0 6.0 81% 41.3 491 1
1/6
1/15 8.0 25 72% 59.6 700 2
1/18
1/26
1/47 16

50



72% 59.6 700 2
1/66



機械次元



マイクロはブラシレス モーターNEMA23 24v 57mm 0.18nm 57BL03B 041AG26を連動させた 1



惑星の変速機、別名周転円の変速機は、動作制御の内で利用できる最も興味深いタイプの変速機の1つである。それらは自動変速機の重要な部分として自動車で頻繁に使用される。



仕事はいかに惑星の変速機をするか。

ギヤの直線は惑星が太陽のまわりで回転する私達の太陽系と、それ故に名前「惑星の変速機」比較することができる。
