| ブランド名: | Hetai |
| モデル番号: | ES60 400W |
| MOQ: | 50 |
| 価格: | USD |
| 配達時間: | 28-31日 |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン、MoneyGram |

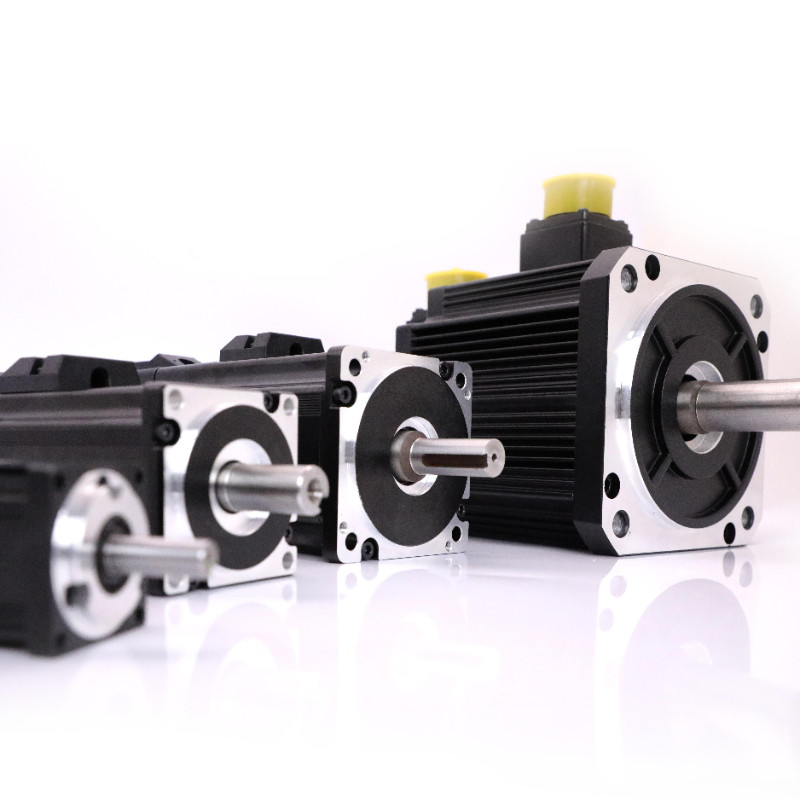

ES60 400Wの高出力力高精度な1.27 NmのトルクIP65 DCのサーボ モーター
ES60-400Wシリーズ サーボ モーターは310V電圧と適用するべきでIP 65の高い保護レベルがある。 IP 65は意味する完全に塵が入り、あらゆる角度の低圧の注入が効果をもたらさないことを防ぐことができることを。Hetaiのサーボ モーターに高精度があり、ブレーキを加えることができ、エンコーダーは顧客の必要性によって決まる。400Wサーボ モーターの流れは2.65Aであり、評価されるトルクは1.27 Nmである。
| モデルES 60高圧 | ||||
| 評価される力 | 評価される電圧 | 評価される流れ | 定格速度 | 評価されるトルク |
| 200W | 310V | 2.65A | 3000RPM | 1.27N.m |
| 400W | 1.6A | 3000RPM | 0.64N.m | |
| モデルES 60低電圧 | ||||
| 評価される力 | 評価される電圧 | 評価される流れ | 定格速度 | 評価されるトルク |
| 200W | 36V | 9A | 3000RPM | 0.64N.m |
| 400W | 48V | 12A | 3000RPM | 1.27N.m |
電気指定
|
評価される力 |
評価される 速度 |
電圧 |
評価される 現在 |
評価されるトルク |
ピーク トルク |
背部EMF 定数 |
|
（w） |
（RPM） |
（v） |
（a） |
（N.m） |
（N.m） |
（N.m/A） |
|
400 |
3000 |
310 |
2.65 |
1.27 |
3.81 |
32 |
注:プロダクトはあなたの要求によってカスタマイズすることができる。私達に詳細については連絡しなさい。
配線図
| 機能 | 色 | PIN |
| U | 赤 | 1 |
| V | 白い | 2 |
| W | BLK | 3 |
| GND | YEL/GRE | 4 |
| タイプ | 60 | ||
| 力 | 200W | 400W | |
| エンコーダー | |||
|
重量 |
0.98 | 1.28 | |
| B | 1.35 | ||
| L | 1.05 | 1.42 | |
| N | 0.86 | ||
| タイプ | 60 | ||
| 力 |
200W |
400W | |
| エンコーダー | |||
| L （mm） |
101 | 121 | |
| B | 136 | ||
| L | 116 | 136 | |
| N | 81 | ||
注:、B、L、Nは別のエンコーダーを示す。
A=玉川の単一回転絶対値17ビット エンコーダー
B=incremental 2500pprの光学エンコーダー
L=tamagawaのmulti-turn絶対値17ビット エンコーダー
N=Nikonのmulti-turn絶対値24ビット
サーボ モーターはDCモーター、ギヤ システム、位置センサーおよび制御回路から成っている。DCモーターは電池および高速で動くためにおよび低いトルクから動力を与えられて得る。DCモーターに接続されるギヤおよびシャフト アセンブリは十分な速度およびより高いトルクにこの速度を下げる。位置センサーは明確な位置からのシャフトの位置を感じ、制御回路に情報に与える。制御回路はそれに応じて位置センサーからの信号を解読し、望ましい位置とモーターの実際の位置を比較し、そして必須の位置を得るためにそれに応じてDCモーターの回転の方向を制御する。
質の面に関しては、HetaiはISOの証明書、セリウムおよびRohsによって修飾された。製品品質はまた多くの顧客によって確認された。
Hetaiは研究開発の強さのまた自慢している。専門の実験室のサポートによってベテランの技術者は、Hetai 13の実用的なパテントをハイテクな企業賞得、また年の間の他の賞。
