| ブランド名: | Hetai |
| モデル番号: | 28BYGH507シリーズ |
| MOQ: | 50 |
| 価格: | USD |
| 配達時間: | 28-31 |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン、MoneyGram |

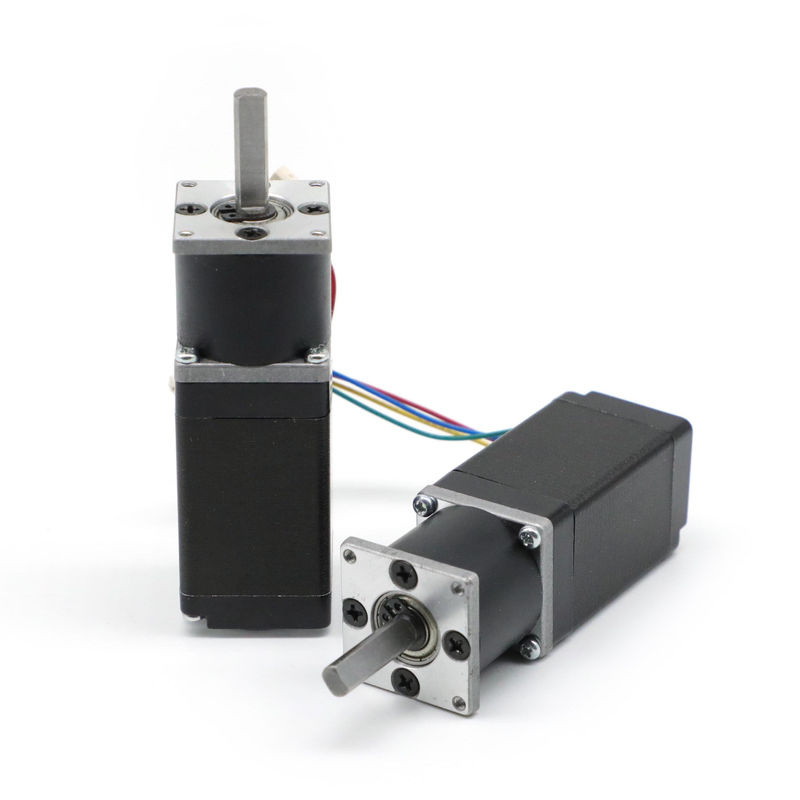

28BYGH nema 11 インクジェットプリンター用 ステップギアボックスモーター
28BYGHギア付きステップモーターは高出力トルクと正確な位置付けを持っています.
電気仕様
| 28BYGH507-03AG6 | ||
| ステップアングル | °/ステップ | 1.8 |
| 定位電圧 | V | 5.4 |
| 現行 | A/PHASE について | 2.0 |
| 抵抗力 | Ω/PHASE について | 2.7 |
| 誘導力 | mH/FAZE | 1.9 |
| 保持トルク | g.cm | 2400 |
| 隔熱クラス | B について | |
電気仕様 モーターパーツ:
| モデル | ステップアングル (°/ステップ) |
リード リードワイヤー (ノー) |
電圧 (V) |
現行 (A/PHAASE) (A/PHAASE) (A/PHAASE) (A/PHAASE) (A/PHAASE) (A/PHAASE) (A/PHAASE) (A/PHAASE) (A/PHAASE) (A/PHAASE) (A/PHAASE) (A/PHAASE) について |
抵抗力 (Ω/FAZE) |
誘導力 (MH/PHAASE) (MH/PHAASE) (MH/PHASE) (MH/PHASE) (MH/PHASE) (MH/PHASE) (MH/PHASE) (MH/PHASE) (MH/PHASE) (MH/PHASE) (MH/PHASE) (MH/PHASE) (MH/PHASE) (MH/PHASE) (MH/PHASE) (MH/PHASE) (MH/PHASE) (MH/PHASE) (MH/PHASE) (MH/PHASE) (MH/PHASE) (MH/PHASE) (MH/PHASE) (MH/PHASE) (MH/PHASE) について |
保持トルク (G.CM) |
モーターの高さ L ((MM) |
モーターの重量 (KG) |
|---|---|---|---|---|---|---|---|---|---|
| 28BYGH102-01 | 1.8 | 4 | 3.90 | 0.67 | 6.3 | 3.2 | 600 | 32 | 0.11 |
| 28BYGH105-01 | 1.8 | 6 | 3.1 | 0.95 | 3.3 | 1.0 | 430 | 32 | 0.11 |
| 28BYGH301 | 1.8 | 4 | 4.56 | 0.67 | 6.8 | 4.9 | 950 | 45 | 0.17 |
| 28BYGH303 | 1.8 | 6 | 3.40 | 0.95 | 3.4 | 1.0 | 750 | 45 | 0.14 |
| 28BYGH501 | 1.8 | 4 | 8.04 | 0.67 | 12.0 | 7.2 | 1200 | 51 | 0.19 |
| 28BYGH502 | 1.8 | 6 | 3.80 | 0.95 | 4.0 | 1.3 | 900 | 51 | 0.20 |
| ギアボックス 28mm 電動仕様: | ||||||||||
| 減量比 | 6 月 6 日 | |||||||||
| 乗り物列数 | 1 | |||||||||
| トランスミッション効率 | 81% | |||||||||
| 定数トレランスモント | 0.2 N.m | |||||||||
| 最大一時容量トルク | 0.6 N.m | |||||||||
|
ラジアル負荷 (フレンズから10mm) |
≤80N |
|||||||||
|
軸の軸負荷 |
≤30N |
|||||||||
| 長さ (mm) |
28.5 |
|||||||||
| 体重 (g) |
105 |
|||||||||
|
ハウジング素材 |
メタル |
|||||||||
|
出力するベアリング |
カーブベアリング |
|||||||||
|
シャフトプレス・フィット力最大 |
≤200N |
|||||||||
|
軸の放射性プレー(mm) |
≤0.03 |
|||||||||
|
軸の推力作用(mm) |
≤0.4 |
|||||||||
|
負荷なしでの逆反応 (°) |
≤15 |
|||||||||
***注: 製品は,あなたの要求に応じてカスタマイズすることができます. 詳細については,私達に連絡してください.
配線図
製品使用
大型インジェクションプリンター
プラネタリギアボックスモーターのメリット
1惑星ギアボックス 柔軟で信頼性の高い電源伝送システム
2. 長い使用寿命の広い速度比
3. 高電力密度のためのユニークな設計
4高精度
惑星ギアボックスは,他のギア装置をシームレスにカップするのに役立つインプットエネルギーの高い割合のために設計されています.
