| Brand Name: | Hetai |
| Model Number: | 33BL01C |
| MOQ: | 50 |
| 価格: | USD |
| Delivery Time: | 28-31 |
| Payment Terms: | L/C、D/P、T/T、ウェスタン・ユニオン、MoneyGram |

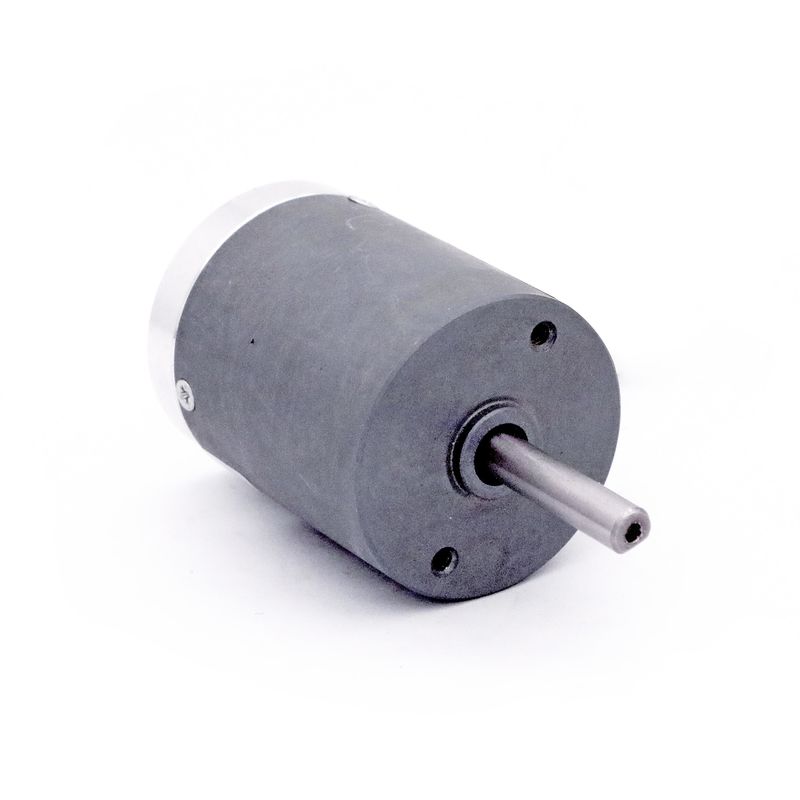

33BL 3段階24V 4000RPM 2Aマイクロ電気ブラシレスdcモーター
| 製品名 | ブラシレスDCモーター | 巻くタイプ | 星 |
|---|---|---|---|
| ホール効果素子角度 | 120°電気角度 | 絶縁材のクラス | B |
| 周囲温度 | -20℃~+50℃ | 絶縁抵抗 | 100MΩ Min.500VC DC |
| 絶縁耐力 | 600VAC 1分 | MAXの放射状力 | 15N （前部フランジからの10mm） |
| MAXの軸力 | 10N | 保護レベル | IP40 |
33BLシリーズのために、堅くスペースを取付けること人のために適したそれは軽量およびスペース節約、非常にである。
電気指定:
| モデル | ||
| 指定 | 単位 | 33BL01C |
| 段階の数 | 段階 | 3 |
| ポーランド人の数 | ポーランド人 | 4 |
| 評価される電圧 | VDC | 24 |
| 定格速度 | Rpm | 4000 |
| 評価される流れ | 0.43 | |
| 評価されるトルク | N.m | 0.02 |
| 評価される力 | W | 8.3 |
| ピーク トルク | mN.m | 0.06 |
| ピーク電流 | Amps | 1.3 |
| トルクの定数 | N.m/A | 0.045 |
| 背部EMFの定数 | V/kRPM | 4.8 |
| ボディ長さ | mm | 42.5 |
| 重量 | Kg | 0.16 |
***のノート:プロダクトはあなたの要求によってカスタマイズすることができる。私達に詳細については連絡しなさい。
*Productsは変速機32mmに一致できる
配線図:
| 電気関係のテーブル | ||
| 機能 | 色 | |
| +5V | 赤 | UL1007 26AWG |
| ホールA | 緑 | |
| HALLB | 青 | |
| HALLC | 白 | |
| GND | 黒 | |
| 段階A | 黄色 | |
| 段階B | オレンジ | |
| 段階C | ブラウン | |
