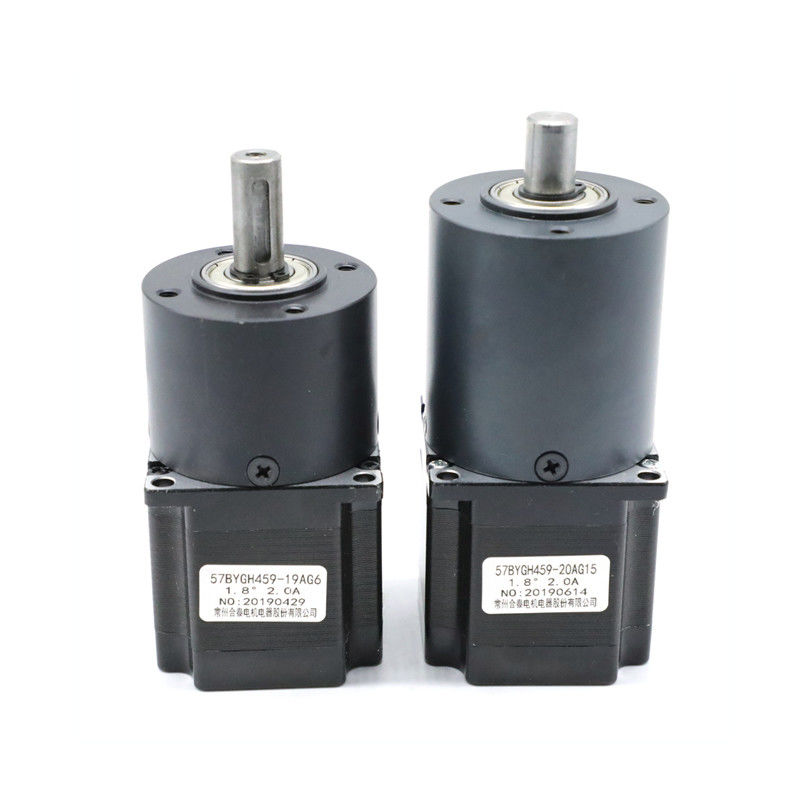

惑星の変速機が付いている20のKg Cmのステッピング モーター
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | HeTai |
| 証明 | CE ROHS ISO |
| モデル番号 | 57BYGH |
| 最小注文数量 | 50 |
| 価格 | USD |
| パッケージの詳細 | 内部の泡箱、パレットが付いているカートン |
| 受渡し時間 | 25日 |
| 支払条件 | L/C、D/P、T/T、ウェスタン・ユニオン、MoneyGram |
| 供給の能力 | 10000 PC/月 |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 製品名 | ステップの変速機モーター | 変速機材料 | 粉末や金を、プラスチックを設計する合金を亜鉛でメッキしなさい |
|---|---|---|---|
| 最高の縮小率 | 1:216 | ステップ正確さ | ± 5% |
| 温度の上昇 | 最高80 ℃ | 絶縁抵抗 | 100MΩ Min.500VC DC |
| 周囲温度 | -20℃~+50℃ | 絶縁耐力 | 500VAC 1分 |
| 最高の放射状力 | 75N （前部フランジからの20mm） | 最高の軸力 | 15N |
| ハイライト | 惑星の変速機が付いているステッピング モーター,20のkg cmのステッピング モーター,ステッピング モーター20kg cm |
||
製品の説明
粉末や金及び亜鉛合金の惑星の変速機の多項選択の57BYGHマッチ
57BYGH直巻電動機のために、惑星の変速機に42,52,56,63のmmをマッチできる。
合金を亜鉛でメッキすれば工学プラスチックは粉末や金とより費用効果が大きい比較する
42mm
粉末や金
52mm
亜鉛合金
56mm
粉末や金
亜鉛合金
工学プラスチック
63mm
亜鉛合金
車の伝達のための使用と同様、惑星の変速機は異なった適用のためにさまざまな企業で使用される。それらはそれらをうってつけにする含む適用への高精度そして高いトルクに容積の比率を提供する;速度、精密な位置、および制御の再生可能な機械類を減らす増加するトルク。
モーター部品の電気指定:
| モデル | ステップ角度 （°/STEP） |
導線 （いいえ） |
電圧 （v） |
流れ （A/PHASE） |
抵抗 （Ω/PHASE） |
インダクタンス （MH/PHASE） |
トルクの保持 （KG.CM） |
モーター高さ L （MM） |
モーター重量 （KG） |
|---|---|---|---|---|---|---|---|---|---|
| 57BYGH001A | 1.8 | 4 | 6.0 | 0.5 | 12 | 20 | 3.5 | 41 | 0.45 |
| 57BYGH048-11 | 1.8 | 4 | 4.4 | 2.0 | 2.2 | 5.0 | 6.0 | 41 | 0.45 |
| 57BYGH201-22A | 1.8 | 4 | 6.6 | 0.6 | 11 | 25 | 7.0 | 51 | 0.65 |
| 57BYGH218-45 | 1.8 | 4 | 2.6 | 2.0 | 1.3 | 4 | 8.0 | 51 | 0.65 |
| 57BYGH420-77 | 1.8 | 6 | 3.8 | 2.0 | 1.9 | 3.5 | 9.0 | 56 | 0.70 |
| 57BYGH432-63A | 1.8 | 6 | 2.4 | 3.0 | 0.8 | 1.2 | 9.0 | 56 | 0.70 |
| 57BYGH633-131 | 1.8 | 6 | 3.0 | 3.0 | 1.0 | 1.8 | 13.5 | 78 | 1.00 |
| 57BYGH639-10E | 1.8 | 4 | 2.1 | 4.2 | 0.5 | 1.6 | 18 | 78 | 1.13 |
| 57BYGH801-01 | 1.8 | 6 | 3.3 | 3.0 | 1.1 | 2.5 | 16 | 84 | 1.13 |
| 57BYGH815 | 1.8 | 4 | 7.36 | 1.6 | 4.6 | 16 | 20 | 84 | 1.13 |
*Productsは特別な要求によってカスタマイズすることができる。
*Productsは変速機に一致できる42,52,57,63のmm
配線図
機械次元
変速機の電気指定:
直径42mmの粉末や金から
| 材料の収容 | 出力の忍耐 | 放射状の負荷（フランジからの10mm） N | シャフトの軸負荷（N） | 最高シャフトのpress-fit力（N） | シャフト（mm）の放射状の演劇 | シャフト（mm）の押し出された演劇 | 正価格販売のバックラッシュ（°） |
| 粉末や金 | スリーブ軸受け | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| 縮小率 | 評価される許容トルク（Nm） | 最高の瞬時の許容トルク（Nm） | Efficiency% |
長さ L （mm） |
重量（g） | 歯車列の数 |
| 1/4 | 1.0 | 3.0 | 81% | 32.5 | 170 | 1 |
| 1/6 | ||||||
| 1/15 | 4.0 | 12 | 72% | 46.3 | 207 | 2 |
| 1/18 | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| 1/54 |
8.0
|
25
|
65%
|
60.1
|
267
|
3 |
| 1/65 | ||||||
| 1/90 | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 1/216 | 10 | 30 | 65% | 60.1 | 267 |
機械次元
直径52mm亜鉛合金から
| 材料の収容 | 出力の忍耐 | 放射状の負荷（フランジからの10mm） N | シャフトの軸負荷（N） | 最高シャフトのpress-fit力（N） | シャフト（mm）の放射状の演劇 | シャフト（mm）の押し出された演劇 | 正価格販売のバックラッシュ（°） |
| 亜鉛合金 | スリーブ軸受け | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| 縮小率 | 評価される許容トルク（Nm） | 最高の瞬時の許容トルク（Nm） | Efficiency% |
長さ L （mm） |
重量（g） | 歯車列の数 | 縮小率 |
| 1/13 | 1/13 | 2.0 | 6.0 | 81% | 52.9 | 345 | 1 |
機械次元
直径56mmの粉末や金から
| 材料の収容 | 出力の忍耐 | 放射状の負荷（フランジからの10mm） N | シャフトの軸負荷（N） | 最高シャフトのpress-fit力（N） | シャフト（mm）の放射状の演劇 | シャフト（mm）の押し出された演劇 | 正価格販売のバックラッシュ（°） |
| 粉末や金 | スリーブ軸受け | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| 縮小率 | 評価される許容トルク（Nm） | 最高の瞬時の許容トルク（Nm） | Efficiency% |
長さ L （mm） |
重量（g） | 歯車列の数 |
| 1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72% | 59.6 | 700 | 2 |
| 1/66 |
機械次元
直径56mmの設計のプラスチックから
| 材料の収容 | 出力の忍耐 | 放射状の負荷（フランジからの10mm） N | シャフトの軸負荷（N） | 最高シャフトのpress-fit力（N） | シャフト（mm）の放射状の演劇 | シャフト（mm）の押し出された演劇 | 正価格販売のバックラッシュ（°） |
| 工学プラスチック | スリーブ軸受け | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| 縮小率 | 評価される許容トルク（Nm） | 最高の瞬時の許容トルク（Nm） | Efficiency% |
長さ L （mm） |
重量（g） | 歯車列の数 |
| 1/15 | 8.0 | 25 |
72%
|
61.6 | 450 |
2
|
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
||||
| 1/66 |
機械次元
出口の直径56のmm亜鉛合金
| 材料の収容 | 出力の忍耐 | 放射状の負荷（フランジからの10mm） N | シャフトの軸負荷（N） | 最高シャフトのpress-fit力（N） | シャフト（mm）の放射状の演劇 | シャフト（mm）の押し出された演劇 | 正価格販売のバックラッシュ（°） |
| 亜鉛合金 | スリーブ軸受け | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| 縮小率 | 評価される許容トルク（Nm） | 最高の瞬時の許容トルク（Nm） | Efficiency% |
長さ L （mm） |
重量（g） | 歯車列の数 |
| 1/4 |
2.0
|
6 | 81% |
43.3
|
350 | 1 |
| 1/6 | ||||||
| 1/13 | 52.7 | 400 |
機械次元
直径63mm亜鉛合金から
| 材料の収容 | 出力の忍耐 | 放射状の負荷（フランジからの10mm） N | シャフトの軸負荷（N） | 最高シャフトのpress-fit力（N） | シャフト（mm）の放射状の演劇 | シャフト（mm）の押し出された演劇 | 正価格販売のバックラッシュ（°） |
| 亜鉛合金 | スリーブ軸受け | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| 縮小率 | 評価される許容トルク（Nm） | 最高の瞬時の許容トルク（Nm） | Efficiency% |
長さ L （mm） |
重量（g） | 歯車列の数 |
| 1/8 | 3.0 | 8.0 | 81% | 75.5 | 400 | 1 |
機械次元
