ブラシレスDCモーター
Created with Pixso. 57mm 24v 4ポーランド人 マイクロBldcのモーター2500 Rpm 138W 1.32NM

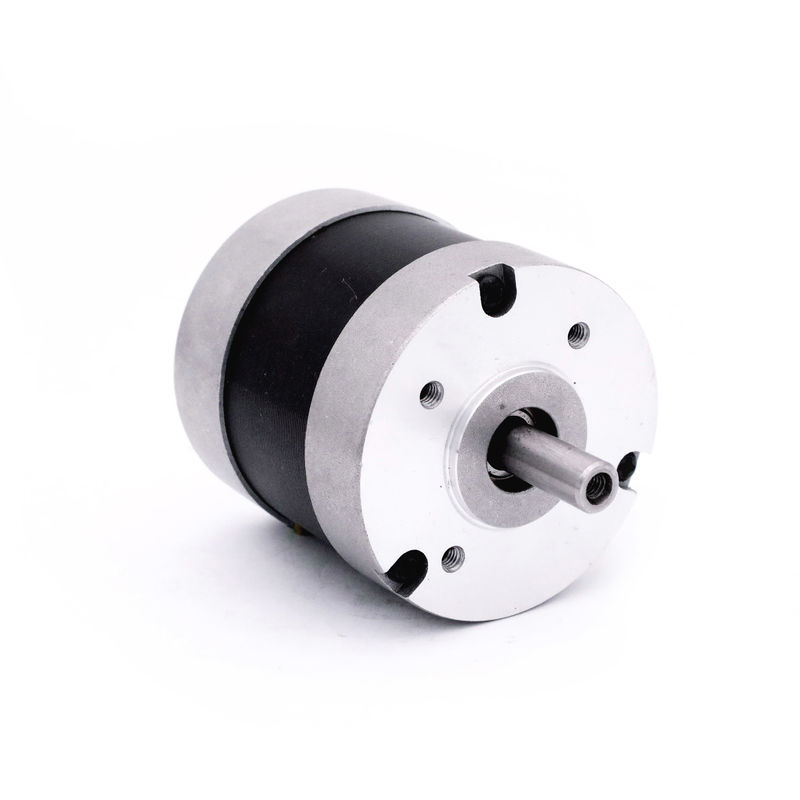

57mm 24v 4ポーランド人 マイクロBldcのモーター2500 Rpm 138W 1.32NM

ブランド名: HeTai
モデル番号: 57BL
MOQ: 50
価格: USD
配達時間: 25日
支払条件: L/C、D/P、T/T、ウェスタン・ユニオン、MoneyGram
詳細情報
起源の場所:
中国
証明:
CE ROHS ISO
製品名:
ブラシレスDCモーター
巻くタイプ:
ホール効果素子角度:
120°電気角度
絶縁材のクラス:
B
IPのレベル:
IP40
絶縁抵抗:
100MΩ Min.500VC DC
絶縁耐力:
600VAC 1分
周囲温度:
-20℃~+50℃
MAXの放射状力:
75N (前部フランジからの10mm)
最高の軸力:
15N
パッケージの詳細:
内部の泡箱、パレットが付いているカートン
供給の能力:
10000 PC/月
ハイライト:

Bldcマイクロ モーター2500Rpm 57mm 1.32NM

,

4人のポーランド人 マイクロBldcのモーター1.32NM

,

24v dcモーター2500 rpm 1.32NM

製品説明

ブラシレス57BL 138Wのマイクロ1.32N.MのセリウムROHS ISOのカスタム化のbldcモーター

57BLシリーズはタイプの円柱ボディが付いているBLDCモーターである。速度は2500のrpm3000rpmから及んで、評価されるトルクは0.057から0.44 NMからである。



製品名 ブラシレスDCモーター 巻くタイプ
ホール効果素子角度 120°電気角度 絶縁材のクラス B
IPのレベル IP40 絶縁抵抗 100MΩ Min.500VC DC
絶縁耐力 600VAC 1分 周囲温度 -20℃~+50℃
最高の放射状力 75N (前部フランジからの10mm) 最高の軸力 15N





電気指定:

    モデル モデル モデル モデル モデル モデル
指定 単位 57BL01G 57BL02A 57BL03B 57BL04A 57BL05A 57BL06
段階の数 段階 3 3 3 3 3 3
ポーランド人の数 ポーランド人 4 4 4 4 4 4
評価される電圧 VDC 24 24 24 24 24 24
定格速度 Rpm 2500 3000 3000 3000 3000 3000
評価される流れ 0.77 1.87 3.17 3.67 5.33 7.00
評価されるトルク N.m 0.057 0.11 0.18 0.22 0.33 0.44
評価される力 W 15 34.5 56 69 104 138
ピーク トルク N.m 0.17 0.33 0.54 0.66 0.99 1.32
ピーク電流 Amps 2.3 5.6 9.5 11 16 21
トルクの定数 N.m/A 0.074 0.059 0.057 0.060 0.062 0.063
背部EMFの定数 V/kRPM 7.75 6.2 5.9 6.3 6.5 6.6
ボディ長さ mm 41.5 46.5 56.5 66.5 86.5 106.5
重量 Kg 0.35 0.44 0.56 0.67 0.95 1.18
*Productsは変速機42,52,56に一致できる

*Productsは特別な要求によってカスタマイズすることができる。



配線図


機能
+5V UL1007 26AWG
ホールA 黄色
HALLB
HALLC
GND
段階A 黄色 UL1015 20AWG
段階B
段階C




機械次元

57mm 24v 4ポーランド人 マイクロBldcのモーター2500 Rpm 138W 1.32NM 0





すべてのこれらの利点に基づいて、私達の会社は雑種のステップ・モータ、DCのブラシレス モーター、サーボ モーター、変速機モーターの作成を、等専門にする。プロダクトはロボット、パッキングの機械類、織物の機械類、医療機器、印刷機械類、理性的な兵站学装置で加えられる…Hetaiはまた米国、ヨーロッパ、東南アジアおよび万能の中国にプロダクトを送る。

57mm 24v 4ポーランド人 マイクロBldcのモーター2500 Rpm 138W 1.32NM 157mm 24v 4ポーランド人 マイクロBldcのモーター2500 Rpm 138W 1.32NM 2

BLDCモーターはAC、DCおよび普遍的なモーター タイプからの利点を取り、1単位に結合する。それにACモーターの長い生命、低い維持、静かな操作および可変的な速度の能力がある;DCモーターの高い開始のトルクそして線形速度トルクのカーブ;そしてAC及びDC両方モーターのように、それは変速機をよく使用する。ブラシレスDCモーターに普遍的なモーターに二番目にだけ高い発電密度が、あり、65から80%の最もよい勤務評定がある。
