小さい変速機ブラシレス モーターNEMA 14 24v 36mm 2 Nm
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | Hetai |
| 証明 | CE ROHS ISO |
| モデル番号 | 36BLY01E-001AG94 |
| 最小注文数量 | 50 |
| 価格 | USD |
| パッケージの詳細 | 内部の泡箱、パレットが付いているカートン |
| 受渡し時間 | 28-31 |
| 支払条件 | L/C、D/P、T/T、ウェスタン・ユニオン、MoneyGram |
| 供給の能力 | 5000pcs/month |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 製品名 | ブラシレス変速機モーター | 巻くタイプ | 星 |
|---|---|---|---|
| ホール効果素子角度 | 120°電気角度 | 絶縁材のクラス | B |
| 周囲温度 | -20℃~+50℃ | 絶縁抵抗 | 100MΩ Min.500VC DC |
| 絶縁耐力 | 600VAC 1分 | 保護レベル | IP40 |
| Reducationの比率 | 1:94 | 評価される許容トルク | 2.5 N.m |
| ハイライト | NEMA 14 24v,NEMA 14 36mm,ブラシレス モーターのための惑星の変速機 |
||
製品の説明

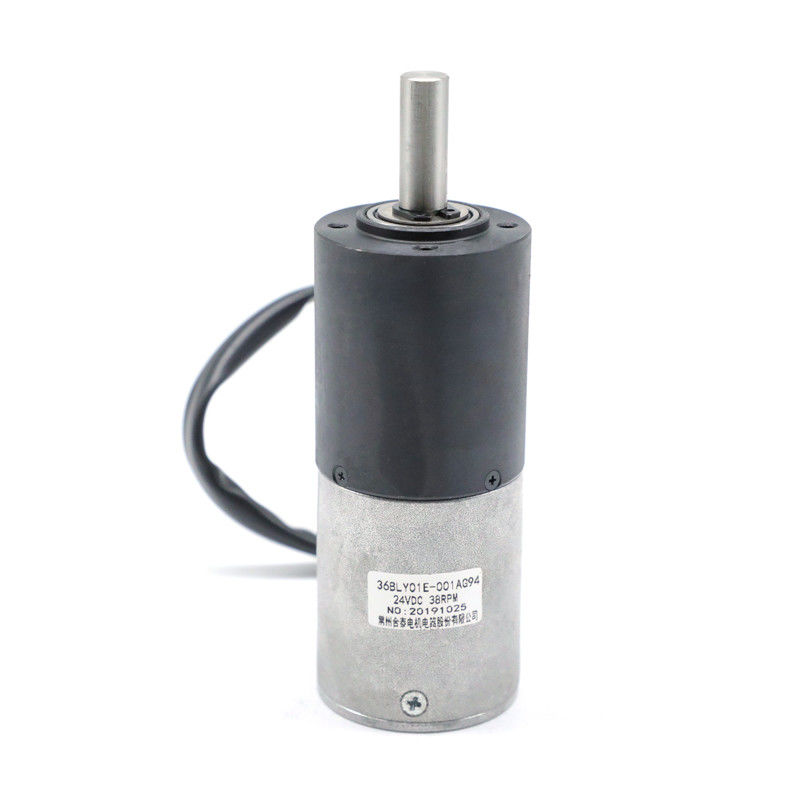

36BLY01E-001AG94 NEMA 14の惑星の変速機モーター小型の2 N.m高性能
36BLY01E-001AG94は粉末や金の変速機を使用している。モーター36BLY01Eの評価されるトルクは2 NMに縮小率の1:94の変速機によって取付けられている0.03NMトルク達することができるである。その間3500のrpmの速度は38のrpmに減る。それはまた他の縮小率と一致できる:
段階1
1/4、1/5
段階2
1/16 1/20 1/25
段階3
1/53 1/62 1/76 1/94、1/117
変速機についてのより多くの細部を見るためにスクロールしなさい
電気指定:
| モデル | ||
| 製造モデル | 36BLY01E-001AG94 | |
| 段階の数 | 段階 | 3 |
| ポーランド人の数 | ポーランド人 | 4 |
| ライン・ツー・ライン抵抗 | オーム | 6.4 |
| わずかな電圧 | VDC | 24 |
| 負荷速度無し | RPM | 4800 |
| 負荷流れ無し | Amps | 0.32 |
| 定格速度 | Rpm | 3500±200 |
| 評価される流れ | 0.32 | |
| 評価されるトルク | N.m | 0.03 |
| 評価される力 | W | 11 |
| ピーク トルク | N.m | 0.09 |
| トルクの定数 | N.m/A | 0.015 |
| 背部EMFの定数 | V/kRPM | 1.6 |
| ボディ長さ | mm | 42 |
| 重量 | Kg | 0.16 |
| プラネタリ・ギアとのモーター指定 | ||
| 評価されるトルク | N.m | 2 |
| 定格速度 | Rpm | 38 |
| 比率 | 94:1 | |
*Productsは特別な要求によってカスタマイズすることができる。
配線図
| 機能 | 色 | |
| +5V | 赤 |
UL1332 26AWG
|
| ホールA | 青 | |
| ホールB | 緑 | |
| ホールC | 白 | |
| GND | 黒 | |
| 段階A | ブラウン | |
| 段階B | 黄色 | |
| 段階C | オレンジ |
機械次元
変速機の部品の電気指定:
36mmの粉末や金
| 材料の収容 | 出力の忍耐 | 放射状の負荷（フランジからの10mm） N | シャフトの軸負荷（N） | 最高シャフトのpress-fit力（N） | シャフト（mm）の放射状の演劇 | シャフト（mm）の押し出された演劇 | 正価格販売のバックラッシュ（°） |
| 粉末や金 | スリーブ軸受け | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| 縮小率 | 評価される許容トルク（Nm） | 最高の瞬時の許容トルク（Nm） | Efficiency% | 長さ（mm） | 重量（g） | 歯車列の数 |
| 1/4 | 0.3 | 1.0 | 81% | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 | 1.2 | 3.5 | 72% | 32.4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 | 2.5 | 7.5 | 65% | 41.9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
仕事はいかに惑星の変速機をするか。
ギヤの直線は惑星が太陽のまわりで回転する私達の太陽系と、それ故に名前「惑星の変速機」比較することができる。
惑星の変速機の真中、また中央ギヤとして知られている「太陽」ギヤが–ある。これは頻繁に入力ギヤである。外側のまわりで、2がまたはもっと「惑星」ギヤ–または外ギヤある。そこの惑星ギヤを囲むことは形成を一緒に保持するリング ギヤである。惑星ギヤは出力シャフトにそれから接続されるキャリアによって接続される。
