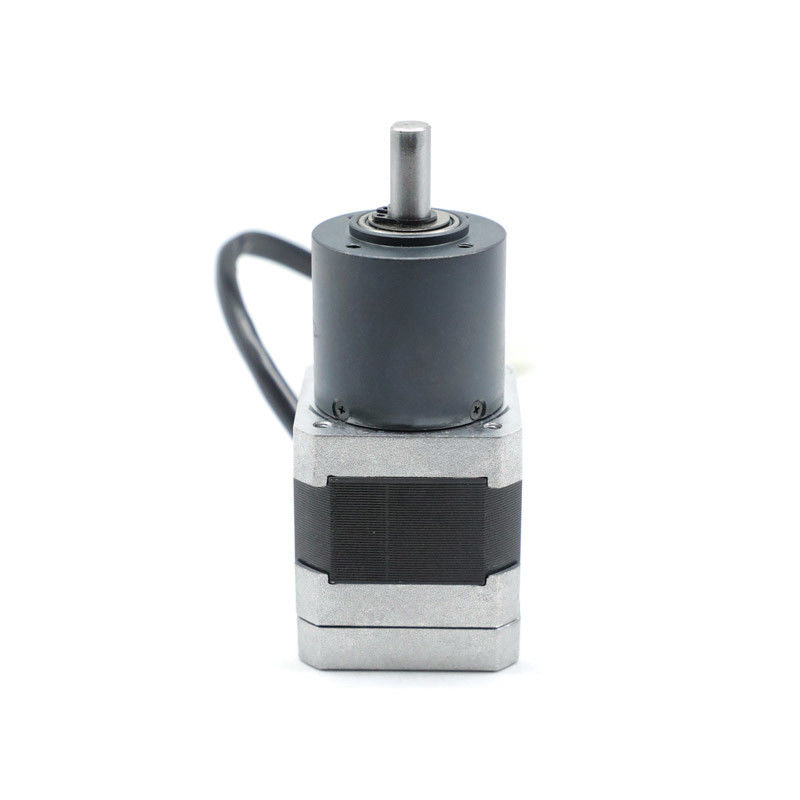

Dc 24vギヤ減少モーターNEMA 17のブラシレス モーター36mm
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | Hetai |
| 証明 | CE ROHS ISO |
| モデル番号 | 42BLF01-023AG13 |
| 最小注文数量 | 50 |
| 価格 | USD |
| パッケージの詳細 | 内部の泡箱、パレットが付いているカートン |
| 受渡し時間 | 28-31 |
| 支払条件 | L/C、D/P、T/T、ウェスタン・ユニオン、MoneyGram |
| 供給の能力 | 5000pcs/month |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 製品名 | ブラシレス変速機モーター | 巻くタイプ | 星 |
|---|---|---|---|
| ホール効果素子角度 | 120°電気角度 | 絶縁材のクラス | B |
| 周囲温度 | -20℃~+50℃ | 絶縁抵抗 | 100MΩ Min.500VC DC |
| 絶縁耐力 | 600VAC 1分 | 保護レベル | IP40 |
| 評価されるトルク | 0.66 N.m | 縮小率 | 1/13 |
| ハイライト | 24のボルトdcギヤ減少モーター,NEMA 17 24vdc 36mm,NEMA 17のブラシレス モーター36mm |
||
製品の説明
42BLF01-023AG13 NEMA 17 dcマイクロ ブラシレス モーター減少の変速機36mm
| モデル | 縮小率 | 材料を収容する変速機 | 出力の忍耐 | 電圧（V） | 力（W） | 速度（RPM） |
| 42BLF01-023AG13 | 13:1 | 粉末や金 | ボール ベアリング | 24 | 19 | 308 |
| 42BLF01-027AG16 | 16:1 | 粉末や金 | ボール ベアリング | 24 | 19 | 250 |
| 42BLF01-035AG25 | 25:1 | 粉末や金 | ボール ベアリング | 24 | 17 | 160 |
| 42BLF01-036AG53 | 53:1 | 粉末や金 | ボール ベアリング | 24 | 17 | 75 |
電気指定:
| モデル | ||
| 製造モデル | 42BLF01-023AG13 | |
| 段階の数 | 段階 | 3 |
| ポーランド人の数 | ポーランド人 | 8 |
| ライン・ツー・ライン抵抗 | オーム | 2.2 |
| わずかな電圧 | VDC | 24 |
| 負荷速度無し | RPM | 5000±10% |
| 負荷流れ無し | Amps | 0.5 |
| 定格速度 | Rpm | 4000±10% |
| 評価される流れ | 0.5 | |
| 評価されるトルク | N.m | 0.063 |
| 評価される力 | W | 25 |
| ピーク トルク | N.m | 0.189 |
| ピーク電流 | Amps | 1.5 |
| トルクの定数 | N.m/A | 0.042 |
| 背部EMFの定数 | V/kRPM | 4.4 |
| ボディ長さ | mm | 47 |
| 重量 | Kg | 0.30 |
| プラネタリ・ギアとのモーター指定 | ||
| 評価されるトルク | N.m | 0.66 |
| 定格速度 | Rpm | 307 |
| 比率 | 13:1 | |
*Productsは特別な要求によってカスタマイズすることができる。
配線図
| 機能 | 色 | |
| +5V | 赤 | UL1007 26AWG |
| ホールA | 黄色 | |
| HALLB | 緑 | |
| HALLC | 青 | |
| GND | 黒 | |
| 段階A | 黄色 | UL3265 22AWG |
| 段階B | 緑 | |
| 段階C | 青 |
機械次元
36mmの粉末や金
| 材料の収容 | 出力の忍耐 | 放射状の負荷（フランジからの10mm） N | シャフトの軸負荷（N） | 最高シャフトのpress-fit力（N） | シャフト（mm）の放射状の演劇 | シャフト（mm）の押し出された演劇 | 正価格販売のバックラッシュ（°） |
| 粉末や金 | スリーブ軸受け | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| 縮小率 | 評価される許容トルク（Nm） | 最高の瞬時の許容トルク（Nm） | Efficiency% | 長さ（mm） | 重量（g） | 歯車列の数 |
| 1/4 | 0.3 | 1.0 | 81% | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 | 1.2 | 3.5 | 72% | 32.4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 | 2.5 | 7.5 | 65% | 41.9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
惑星の変速機は適用範囲が広い及び信頼できる送電システムを保証する
これらの変速機はそれらに多くの企業のほとんどの適用のための完全な選択をする力および比率の広い範囲を提供する。
