| ブランド名: | Hetai |
| モデル番号: | 42BLY01A |
| MOQ: | 50 |
| 価格: | USD |
| 配達時間: | 28-31 |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン、MoneyGram |

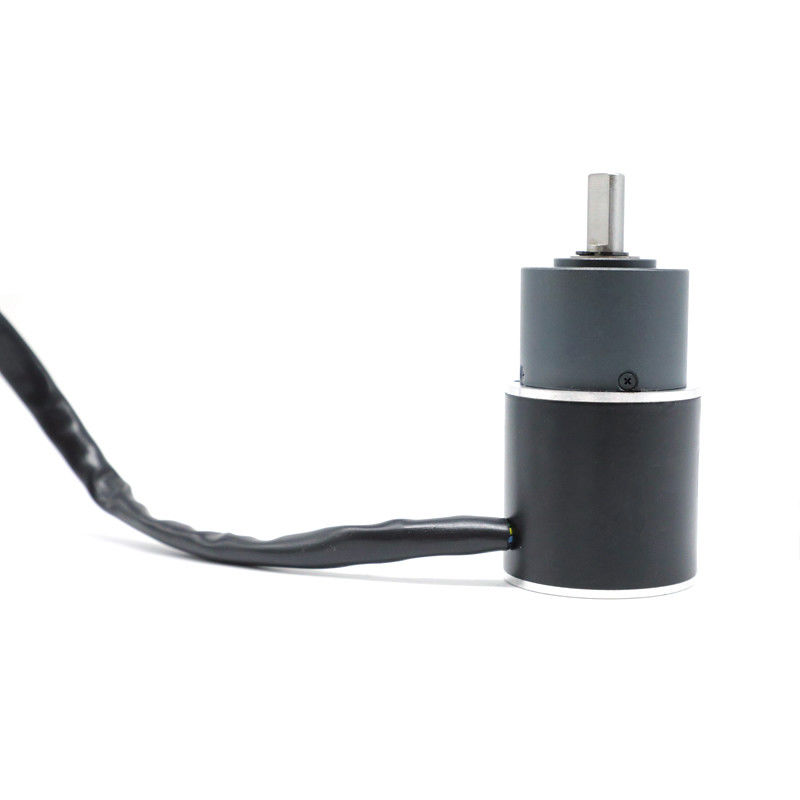

42BLY01A-002AG5 NEMA 17 ブラシレスモーター（プラネタリーギアボックス付き） 700 RPM
42BLY01Aモーター（ 付き）粉末冶金 36mm プラネタリーギアボックス、全体出力トルク 0.16 Nm、700RPM 速度、12 W。より高いトルクが必要な場合は、より高い減速比を選択できます。減速比は3段階から選択でき、ギアトレイン数とも呼ばれます。第一段階の比率は 1/4 および 1/5 で構成されます。第二段階は 1/16、1/20、1/25 の比率を持ちます。第三段階は 1/53、1/62、1/76、1/94、1/117 を持ちます。減速比が高いほど、速度は低下し、トルクは高くなります。
電気仕様
| モーター部品 | ||
| 製造モデル | 42BLY01A-002AG5 | |
| 相数 | 相 | 3 |
| 極数 | 極 | 4 |
| 線間抵抗 | OHM | 5 |
| 公称電圧 | VDC | 24 |
| 無負荷速度 | RPM | 4800 |
| 無負荷電流 | アンペア | 0.25 |
| 定格速度 | Rpm | 3500±200 |
| 定格トルク | N.m | 0.04 |
| ピークトルク | N.m | 0.12 |
| トルク定数 | N.m/A | 0.043 |
| 逆起電力定数 | V/kRPM | 4.4 |
| ボディ長 | mm | 42 |
| 重量 | Kg | 0.3 |
| プラネタリーギア付き仕様 | ||
| 定格トルク | N.m | 0.16 |
| 定格速度 | Rpm | 700±10% |
| 定格出力 | W | 12 |
| 減速比 | 5:1 | |
*ご要望に応じて製品をカスタマイズできます。
配線図
| 機能 | 色 | |
| +5V | 赤 | UL1007 26AWG |
| ホールA | 黄 | |
| ホールB | 緑 | |
| ホールC | 青 | |
| GND | 黒 | |
| フェーズA | 黄 | UL3265 22AWG |
| フェーズB | 緑 | |
| フェーズC | 青 |
機械的寸法
ギアボックス部品 電気仕様:
36mm 粉末冶金
| ハウジング材質 | 出力部ベアリング | ラジアル荷重（フランジから10mm）N | 軸方向荷重（N） | 軸圧入力最大（N） | 軸のラジアル遊び（mm） | 軸のスラスト遊び（mm） | 無負荷バックラッシ（°） |
| 粉末冶金 | スリーブベアリング | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| 減速比 | 定格許容トルク（Nm） | 最大瞬間許容トルク（Nm） | 効率% | 長さ（mm） | 重量（g） | ギアトレイン数 |
| 1/4 | 0.3 | 1.0 | 81% | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 | 1.2 | 3.5 | 72% | 32.4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 | 2.5 | 7.5 | 65% | 41.9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
圧入
ギアボックスアセンブリ
