BldcブラシレスDcモーターNEMA 23の惑星の変速機2 NM 57BL03B 040AG15
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | Hetai |
| 証明 | CE ROHS ISO |
| モデル番号 | 57BL03B-040AG15 |
| 最小注文数量 | 50 |
| 価格 | USD |
| パッケージの詳細 | 内部の泡箱、パレットが付いているカートン |
| 受渡し時間 | 28-31 |
| 支払条件 | L/C、D/P、T/T、ウェスタン・ユニオン、MoneyGram |
| 供給の能力 | 5000pcs/month |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 製品名 | ブラシレス変速機モーター | 巻くタイプ | 星 |
|---|---|---|---|
| ホール効果素子角度 | 120°電気角度 | 絶縁材のクラス | B |
| 周囲温度 | -20℃~+50℃ | 絶縁抵抗 | 100MΩ Min.500VC DC |
| 絶縁耐力 | 600VAC 1分 | 保護レベル | IP40 |
| 評価される許容トルク | 8 N.m | 歯車列の数 | 2 |
| ハイライト | 57BL03B BldcブラシレスDcモーターNEMA 23,NEMA 23の惑星の変速機57BL03B,57BL03B NEMA 23の惑星の変速機 |
||
製品の説明

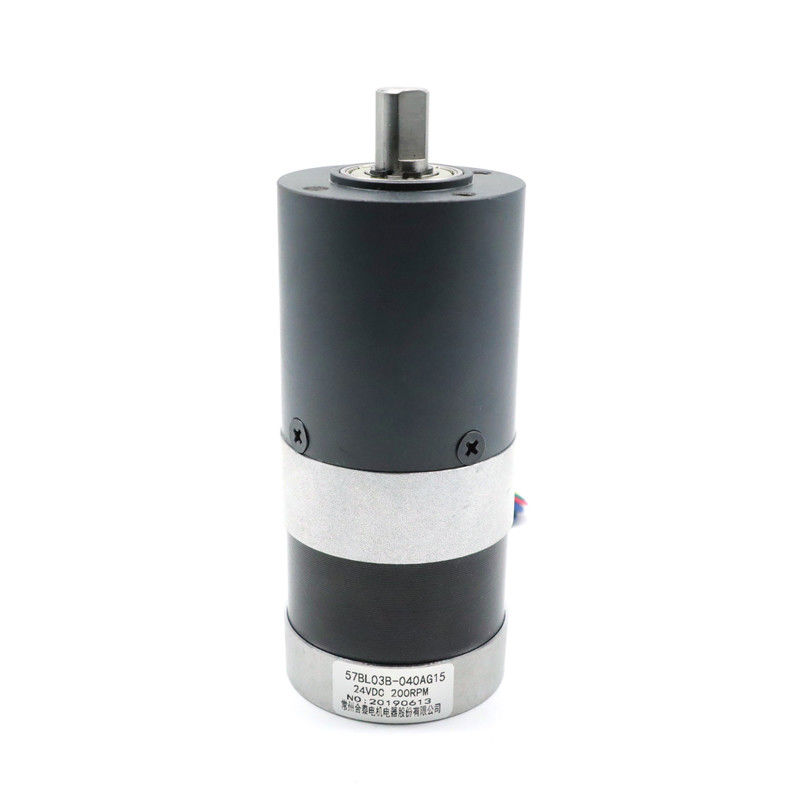

57BL03B-040AG15 NEMA 23ブラシレス低雑音の2 N.mの惑星の変速機モーター
| モデル | 周囲温度 | 縮小率 | 材料を収容する変速機 | 出力の忍耐 |
| 57BL03B-039AG6 | -20℃-50℃ | 6:1 | 粉末や金 | ボール ベアリング |
| 57BL03B-040AG15 | -20℃-50℃ | 15:1 | 粉末や金 | ボール ベアリング |
| 57BL03B-041AG26 | -20℃-50℃ | 26:1 | 粉末や金 | ボール ベアリング |
電気指定
| モデル | ||
| 製造モデル | 57BL03B-040AG15 | |
| 段階の数 | 段階 | 3 |
| ポーランド人の数 | ポーランド人 | 4 |
| ライン・ツー・ライン抵抗 | オーム | 0.8 |
| わずかな電圧 | VDC | 24 |
| 負荷速度無し | RPM | 4000 |
| 負荷流れ無し | Amps | 0.6 |
| 定格速度 | Rpm | 3000±200 |
| 評価される流れ | 0.6 | |
| 評価されるトルク | N.m | 0.18 |
| 評価される力 | W | 57 |
| ピーク トルク | N.m | 0.54 |
| トルクの定数 | N.m/A | 0.057 |
| 背部EMFの定数 | V/kRPM | 5.9 |
| ボディ長さ | mm | 56.5 |
| 重量 | Kg | 0.56 |
| プラネタリ・ギアとのモーター指定 | ||
| 評価されるトルク | N.m | 1.9 |
| 定格速度 | Rpm | 200±10% |
| 比率 | 15:1 | |
*Productsは特別な要求によってカスタマイズすることができる。
配線図
| 機能 | 色 | |
| +5V | 赤 | UL1007 26AWG |
| ホールA | 黄色 | |
| HALLB | 緑 | |
| HALLC | 青 | |
| GND | 黒 | |
| 段階A | 黄色 | UL1015 22AWG |
| 段階B | 緑 | |
| 段階C | 青 |
機械次元
直径56mmの粉末や金から
| 材料の収容 | 出力の忍耐 | 放射状の負荷（フランジからの10mm） N | シャフトの軸負荷（N） | 最高シャフトのpress-fit力（N） | シャフト（mm）の放射状の演劇 | シャフト（mm）の押し出された演劇 | 正価格販売のバックラッシュ（°） |
| 粉末や金 | スリーブ軸受け | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| 縮小率 | 評価される許容トルク（Nm） | 最高の瞬時の許容トルク（Nm） | Efficiency% |
長さ L （mm） |
重量（g） | 歯車列の数 |
| 1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72% | 59.6 | 700 | 2 |
| 1/66 |
機械次元
従来のギヤと比較されるプラネタリ・ギアはわずかに高い。但し、それらは高いROIを保証する。
設計はそれらが有効まだ維持すること容易のかなり複雑なあなたであり。
これから、惑星の変速機に多くの利点があることを見ることができる。
