| ブランド名: | Hetai |
| モデル番号: | 57BL03Bシリーズ |
| MOQ: | 50 |
| 価格: | USD |
| 配達時間: | 28-31 |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン、MoneyGram |

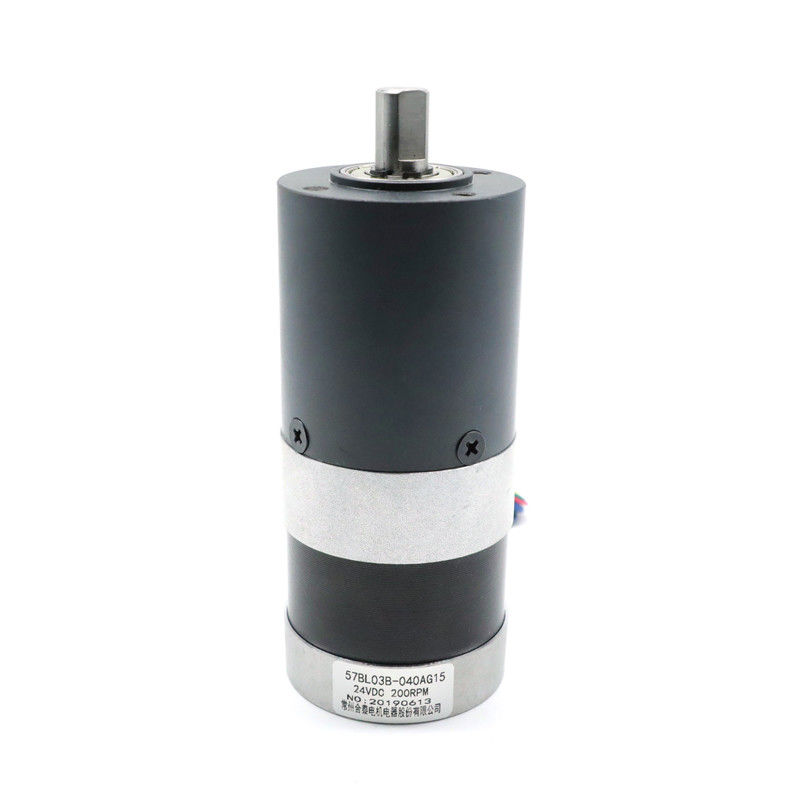

57BL03B-040AG15 NEMA 23 低ノイズ 2 N.m 遊星歯車減速機 ブラシレスモーター
| モデル | 周囲温度 | 減速比 | ギアボックスハウジング材質 | 出力部ベアリング |
| 57BL03B-039AG6 | -20℃-50℃ | 6:1 | 粉末冶金 | ボールベアリング |
| 57BL03B-040AG15 | -20℃-50℃ | 15:1 | 粉末冶金 | ボールベアリング |
| 57BL03B-041AG26 | -20℃-50℃ | 26:1 | 粉末冶金 | ボールベアリング |
電気仕様
| モデル | ||
| 製造元モデル | 57BL03B-040AG15 | |
| 相数 | 相 | 3 |
| 極数 | 極 | 4 |
| 線間抵抗 | OHM | 0.8 |
| 公称電圧 | VDC | 24 |
| 無負荷速度 | RPM | 4000 |
| 無負荷電流 | アンペア | 0.6 |
| 定格速度 | Rpm | 3000±200 |
| 定格電流 | A | 0.6 |
| 定格トルク | N.m | 0.18 |
| 定格出力 | W | 57 |
| ピークトルク | N.m | 0.54 |
| トルク定数 | N.m/A | 0.057 |
| 逆起電力定数 | V/kRPM | 5.9 |
| ボディ長 | mm | 56.5 |
| 重量 | Kg | 0.56 |
| 遊星歯車付きモーター仕様 | ||
| 定格トルク | N.m | 1.9 |
| 定格速度 | Rpm | 200±10% |
| 減速比 | 15:1 | |
*ご要望に応じて製品をカスタマイズできます。
配線図
| 機能 | 色 | |
| +5V | 赤 | UL1007 26AWG |
| ホールA | 黄 | |
| ホールB | 緑 | |
| ホールC | 青 | |
| GND | 黒 | |
| フェーズA | 黄 | UL1015 22AWG |
| フェーズB | 緑 | |
| フェーズC | 青 |
機械的寸法
外径 56mm粉末冶金
| ハウジング材質 | 出力部ベアリング | ラジアル荷重（フランジから10mm）N | 軸方向荷重（N） | 軸プレスフィット力最大（N） | 軸のラジアル遊び（mm） | 軸のスラスト遊び（mm） | 無負荷時のバックラッシ（°） |
| 粉末冶金 | すべり軸受 | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| 減速比 | 定格許容トルク（Nm） | 最大瞬間許容トルク（Nm） | 効率% |
長さ L （mm） |
重量（g） | ギア段数 |
| 1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72% | 59.6 | 700 | 2 |
| 1/66 |
機械的寸法
遊星歯車は従来の歯車に比べてやや高価です。しかし、高いROIを保証します。
設計は非常に複雑ですが、効率的でメンテナンスも容易です。
このことから、遊星歯車減速機には多くの利点があることがわかります。
