10kgcm 57mmのステッピング モーターの変速機NEMA 23の惑星の高精度9.6V
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x製品名 | ステップの変速機モーター | ステップ正確さ | ± 5% |
---|---|---|---|
温度の上昇 | 最高80 ℃ | 絶縁抵抗 | 100MΩ Min.500VC DC |
周囲温度 | -20℃~+50℃ | 絶縁耐力 | 500VAC 1分 |
材料を収容する変速機 | 粉末や金 | 出力の忍耐 | スリーブ軸受け |
評価される電圧 | 6.9V | RESITSTANCE | 9.6 Ω/PHASE |
ハイライト | NEMA 23の惑星の変速機9.6V,NEMAの惑星の変速機9.6V,NEMA 23のステッピング モーターのための変速機 |

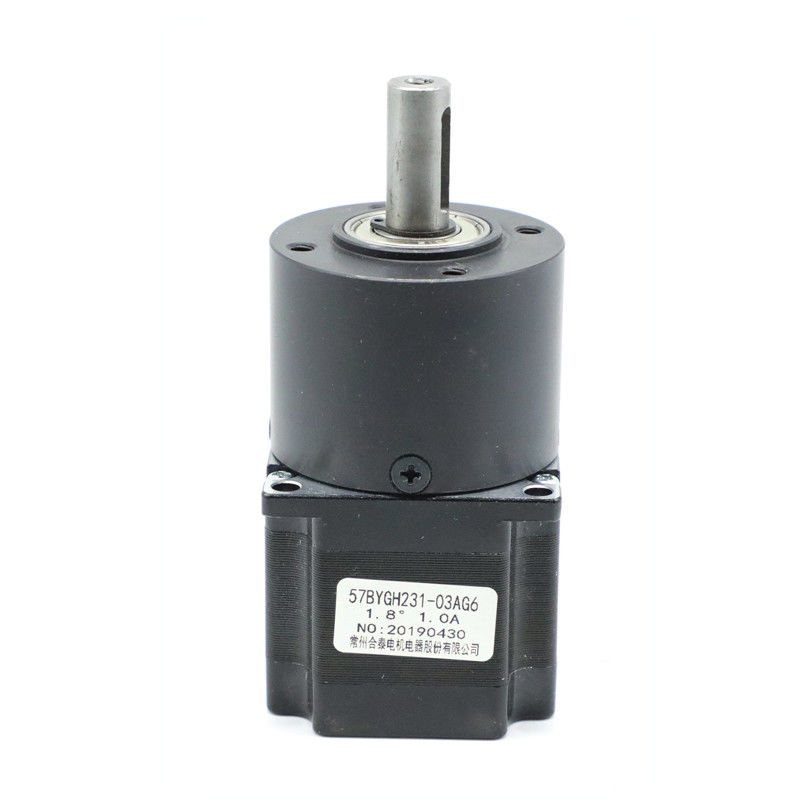

57BYGH231-03AG6 NEMA 23の高精度9.6Vのステップ変速機モーター惑星の速度減力剤
57BYGH231-03AG6は2フェーズ57mmのステップ・モータおよび56mm惑星の変速機から成っている。56mmの変速機の収容材料は粉末や金である。シャフトの放射状の演劇は≤0.03mmであり、シャフトの押し出された演劇は≤0.1である。 正価格販売のバックラッシュは≤1.5 °である。
積載量の同量のために、私達の粉末や金の惑星の変速機に従来の変速機より高いサービス寿命がある。主要な面はあらゆる機械システムの効率そして信頼性を改善することである。
電気指定
ステップ角度 | °/STEP | 1.8 |
評価される電圧 | V | 9.6 |
流れ | A/PHASE | 1.0 |
抵抗 | Ω/PHASE | 9.6 |
インダクタンス | mH/PHASE | 20 |
トルクの保持 | kg.cm | 10 |
絶縁材のクラス | B |
*Productsは特別な要求によってカスタマイズすることができる。
変速機の部品の電気指定
直径56mmの粉末や金から
材料の収容 | 出力の忍耐 | 放射状の負荷(フランジからの10mm) N | シャフトの軸負荷(N) | 最高シャフトのpress-fit力(N) | シャフト(mm)の放射状の演劇 | シャフト(mm)の押し出された演劇 | 正価格販売のバックラッシュ(°) |
粉末や金 | スリーブ軸受け | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
縮小率 | 評価される許容トルク(Nm) | 最高の瞬時の許容トルク(Nm) | Efficiency% |
長さ L (mm) |
重量(g) | 歯車列の数 |
1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
1/6 | ||||||
1/15 | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
1/18 | ||||||
1/26 | ||||||
1/47 | 16 |
50
|
72% | 59.6 | 700 | 2 |
1/66 |
機械次元
太陽歯車およびプラネタリ・ギアの別の整理を持っていることによって、高出力のトルクおよび広い速度の比率は達成される。これらから離れて、惑星の変速機はより低い慣性および高いトルク伝達を備えている。すべてこれらは効率を保証する主要な面である。
正確に力および速度のある程度を変える機能は惑星の変速機を風力、内燃機関のような多くの特別な適用のために適したように、等する。
