| ブランド名: | Hetai |
| モデル番号: | ES40-100W |
| MOQ: | 5 |
| 価格: | USD |
| 配達時間: | 28-31 |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン、MoneyGram |

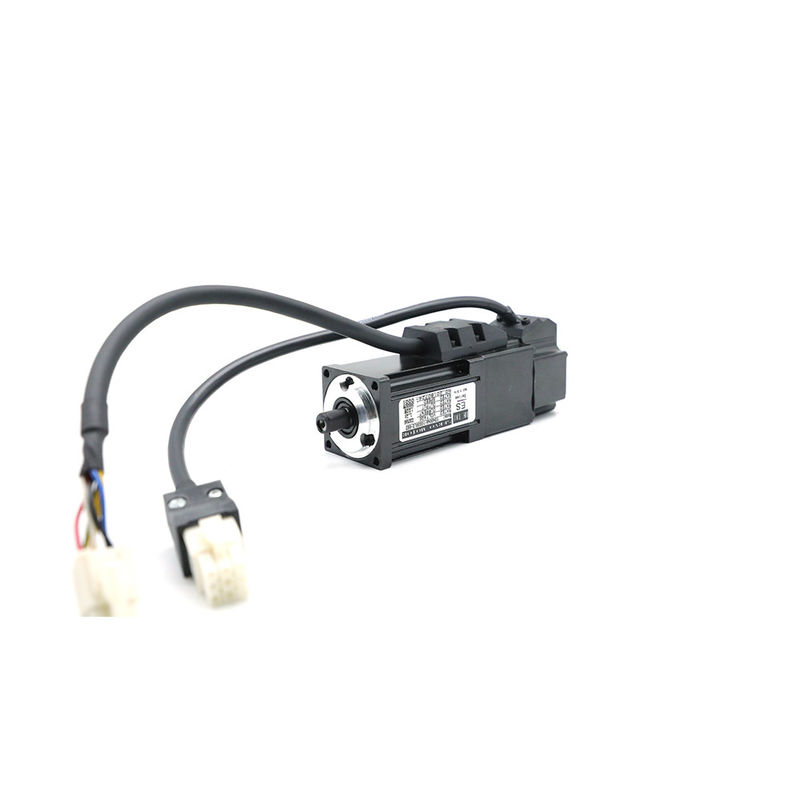

ES40-100W 310Vエンコーダーが付いている0.32 NMの有効なセリウムROHS ISOの小型サーボ モーター
顧客は玉川の単一リング、増加2500ppr光学エンコーダーのような別の光学エンコーダーを、yuhengの多リング、Nikonの多リング等選ぶことができる。回転子のinteriaは0.045 kg.c㎡である。ライン・ツー・ライン抵抗はインダクタンスが8 mH間、11 Ωである。機械時定数は0.86人の氏である。
モーターは高いprotetctionのレベルIP65と有利である。close-loop制御によってそれにまた信頼性で優秀な性能が低雑音あり。
| モデルES 40 -310V （ブレーキ無し） | |||||||
| 評価される力 | 最高の放射状力 | 最高の軸力 | 重量 | シャフトのタイプ | シャフトの直径 | フィードバック装置 | いいえ棒の |
| 50W | 120N | 60N | 0.5kg | 主シャフト | φ8 | 24ビット | 10本の棒 |
| 100W | 120N | 60N | 0.5kg | 主シャフト | φ8 | 17ビット | 8本の棒 |
電気指定:
|
評価される力 |
評価される 速度 |
電圧 |
評価される 現在 |
評価されるトルク |
ピーク トルク |
背部EMF 定数 |
|
（w） |
（RPM） |
（v） |
（a） |
（N.m） |
（N.m） |
（N.m/A） |
|
100 |
3000 |
310 |
1.2 |
0.32 |
0.96 |
16 |
ブレーキなし
| PIN | 機能 |
色 |
| 1 | U | 赤い |
| 2 | V | 白い |
| 3 | W | 黒い |
| 4 | G | 黄色/緑 |
| PIN | 機能 | 色 |
| 1 | NC | |
| 2 | SD | 青 |
| 3 | SD- | 紫色 |
| 4 | Vcc | 白い |
| 5 | GND | 黒い |
| 6 | 盾 | |
|
タイプ |
40 |
||
|
力 |
50W |
100W |
|
|
エンコーダー |
|||
|
L |
|
|
91.5 |
|
B |
|
|
|
|
L |
|
97 |
|
|
N |
65 |
85 |
|
|
タイプ |
40 |
||
|
力 |
50W |
100W |
|
|
エンコーダー |
|||
|
重量 |
|
|
0.48 |
|
B |
|
|
|
|
L |
|
0.52 |
|
|
N |
0.34 |
0.45 |
|
注:、B、L、Nは別のエンコーダーを示す。
A=玉川の単一回転絶対値17ビット エンコーダー
B=incremental 2500pprの光学エンコーダー
L=tamagawaのmulti-turn絶対値17ビット エンコーダー
N=Nikonのmulti-turn絶対値24ビット
サーボ モーターはロータリー・アクチュエータまたは角か線形位置、速度および加速の精密な制御を可能にする線形アクチュエーターである。それは位置のフィードバックのためのセンサーにつながれる適したモーターから成っている。それはまた比較的洗練されたコントローラー、頻繁にサーボモーターとの使用のためにとりわけ設計されている熱心なモジュールを要求する。
サーボ研修会
質の面に関しては、HetaiはISOの証明書、セリウムおよびRohsによって修飾された。製品品質はまた多くの顧客によって確認された。
Hetaiは研究開発の強さのまた自慢している。専門の実験室のサポートによってベテランの技術者は、Hetai 13の実用的なパテントをハイテクな企業賞得、また年の間の他の賞。
