統合されたNEMA 17のステッピング モーターのコントローラー モジュールの2フェーズ パラレル インターフェイス

起源の場所 中国
ブランド名 Hetai
証明 CE
モデル番号 HTD421
最小注文数量 50
価格 USD
パッケージの詳細 内部の泡箱、パレットが付いているカートン
受渡し時間 28-31
支払条件 L/C、D/P、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力 10000 PC/月

試供品およびクーポンのための私に連絡しなさい。

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
製品名 ステップ・モータの運転者 電源 3.3V-5Vか12V-24V
出力モーター流れ ピーク2A 働く温度 0℃~+40℃
Storagetemperature -10℃~70℃ 方法を運転して下さい 一定した現在のPWM制御
任意下位区分 Microstep 1/2/4/8/16/32 長さ 34/40/48/60mm
ハイライト

統合されたステッピング モーターの運転者

,

NEMA 17のステッピング モーターの運転者

,

NEMA 17のステッピング モーターのコントローラー

メッセージ
製品の説明

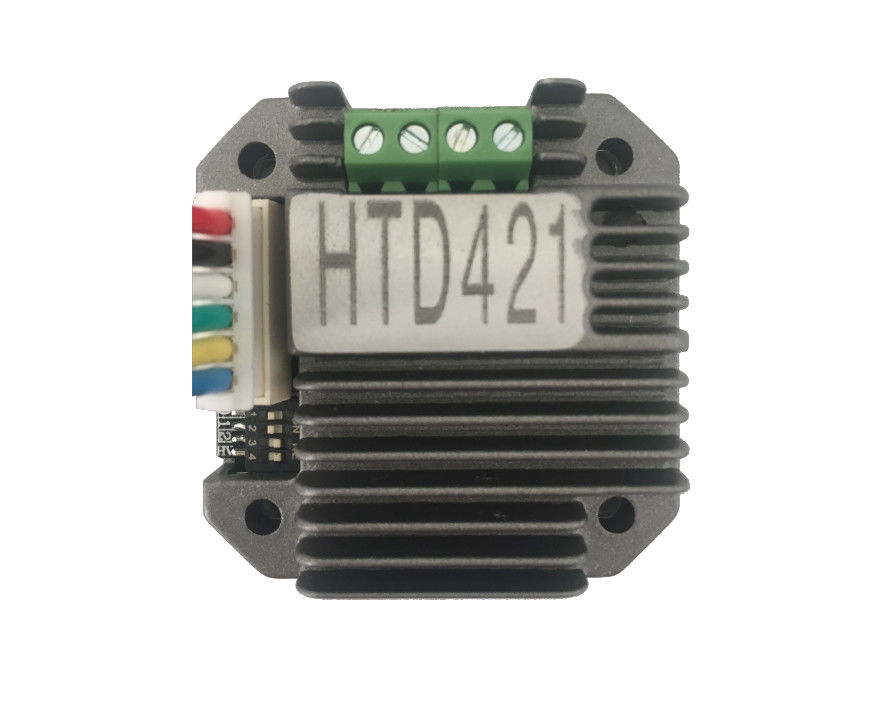

HTD421 NEMA 17のステッピング モーターのための2フェーズ パラレル インターフェイスの運転者の統合された運転者



製品の機能

ミニチュア設計、便利な取付けは42のステッピング モーターによって、統合することができる

- 熱放蕩の鋳造アルミ封じられたハウジング

- 場合の動くことを止めた自動半分の流れ

- 調節可能な3.3-5Vおよび12-24V論理のレベル2Aとパラレル インターフェイスの高速光電分離、互換性がある絶えず

- Microstep 1/2/4/8/16/32の任意下位区分



プロダクト変数



電源

DC 12V-DC 35V/2A、DC 24Vは推薦される

パラレル インターフェイス

VCC

電源。ディップ スイッチの選択3.3V-5Vか12V-24V

DIR

0VかVCC。現在:8mA@3.3V/8mA@12V/15mA@5V/18mA@24V

STP

0VかVCC。現在:8mA@3.3V/8mA@12V/15mA@5V/18mA@24V

頻度0-20KHz

EN

0VかVCC。現在:8mA@3.3V/8mA@12V/15mA@5V/18mA@24V

頻度0-20KHz








出力モーター流れ

ピーク2A (単相最高)、調節可能な実用面0-2A

ドライブ方法

一定した現在のPWM制御

ドライブ下位区分

ディップ スイッチの親子集合選択1、2、4、8、16、32

絶縁抵抗

> 正常な温度および圧力の100M-

絶縁耐力

正常な温度の0.5KV、1分および圧力

保護

入れられた逆の関係、積み過ぎ、ドライブ過熱、ドライブ過電流



運転者に42ステッピング モーターとして同じ穴の位置およびサイズがある。



電気インターフェイス

統合されたNEMA 17のステッピング モーターのコントローラー モジュールの2フェーズ パラレル インターフェイス 0

ダイバー次元

統合されたNEMA 17のステッピング モーターのコントローラー モジュールの2フェーズ パラレル インターフェイス 1

配線



統合されたNEMA 17のステッピング モーターのコントローラー モジュールの2フェーズ パラレル インターフェイス 2

運転者の設置図表

統合されたNEMA 17のステッピング モーターのコントローラー モジュールの2フェーズ パラレル インターフェイス 3

プロダクト利点



統合されたモーターの利点はレイアウトの容易さを、減らされた配線の複雑さ、より速いシステム組み立ておよび構造およびモーター運転者の両立性含んでいる。さらに、総合制御システムが付いている統合された単位はまた提供される。



統合されたモーターの利点はおよびドライブ単位システムの実施の容易さを、減らされた配線の複雑さ、より速い組み立ておよび構造、および保証されたモーター ドライブ両立性含んでいる。さらに、システムオンチップ(SoC)を組み込む統合された単位はまた利用できる。
