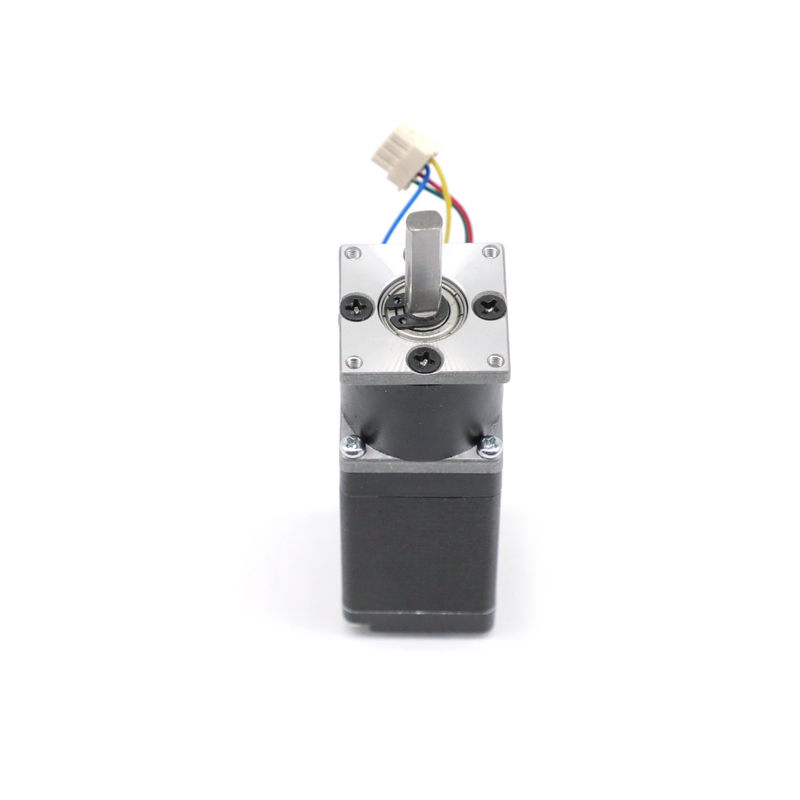

6変速機28mmの減少1 144を用いるワイヤーNEMA 11のステッピング モーター
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | HeTai |
| 証明 | CE ROHS ISO |
| モデル番号 | 28BYGH |
| 最小注文数量 | 50 |
| 価格 | USD |
| パッケージの詳細 | 内部の泡箱、パレットが付いているカートン |
| 受渡し時間 | 25日 |
| 支払条件 | L/C、D/P、T/T、ウェスタン・ユニオン、MoneyGram |
| 供給の能力 | 10000 PC/月 |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 製品名 | ステップの変速機モーター | ステップ正確さ | ± 5% |
|---|---|---|---|
| 温度の上昇 | 最高80 ℃ | 絶縁抵抗 | 100MΩ Min.500VC DC |
| 周囲温度 | -20℃~+50℃ | 絶縁耐力 | 500VAC 1分 |
| 最高の放射状力 | 28N （前部フランジからの20mm） | 最高の軸力 | 10N |
| 適した変速機 | 22mm、28mm | 変速機材料 | 粉末や金 |
| ハイライト | 変速機28mmが付いているNEMA 11のステッピング モーター,28mmのステッピング モーター,6本のワイヤー ステッピング モーター |
||
製品の説明
28mmの変速機の最高の縮小率の1:144の28BYGH NEMA 11のステッピング モーター
*Productsは変速機22.28mmに一致できる
多孔性軸受けが付いている22のmmの変速機に次の縮小率の選択がある粉末や金を:
段階1
1/4、1/4.75
段階2
1/16 1/19 1/22 1/26
段階3
1/76 1/88、1/104、1/121、1/144
28mmの変速機のために、1:3の&1:6の2つの縮小率がある（両方とも1つの段階である）。
変速機についてのより多くの細部を見るためにスクロールしなさい
モーター部品の電気指定:
| モデル | ステップ角度 （°/STEP） |
導線 （いいえ） |
電圧 （v） |
流れ （A/PHASE） |
抵抗 （Ω/PHASE） |
インダクタンス （MH/PHASE） |
トルクの保持 （G.CM） |
モーター高さ L （MM） |
モーター重量 （KG） |
|---|---|---|---|---|---|---|---|---|---|
| 28BYGH102-01 | 1.8 | 4 | 3.90 | 0.67 | 6.3 | 3.2 | 600 | 32 | 0.11 |
| 28BYGH105-01 | 6 | 3.1 | 0.95 | 3.3 | 1.0 | 430 | 32 | 0.11 | |
| 28BYGH301 | 4 | 4.56 | 0.67 | 6.8 | 4.9 | 950 | 45 | 0.17 | |
| 28BYGH303 | 6 | 3.40 | 0.95 | 3.4 | 1.0 | 750 | 45 | 0.14 | |
| 28BYGH501 | 4 | 8.04 | 0.67 | 12.0 | 7.2 | 1200 | 51 | 0.19 | |
| 28BYGH502 | 6 | 3.80 | 0.95 | 4.0 | 1.3 | 900 | 51 | 0.20 |
*Productsは特別な要求によってカスタマイズすることができる。
機械次元
配線図
変速機の部品の電気指定:
直径22mmから
| 材料の収容 | 出力の忍耐 | 放射状の負荷（フランジからの10mm） N | シャフトの軸負荷（N） | 最高シャフトのpress-fit力（N） | シャフト（mm）の放射状の演劇 | シャフト（mm）の押し出された演劇 | 正価格販売のバックラッシュ（°） |
| 粉末や金 |
多孔性 軸受け |
≤35 | ≤15 | ≤80 | ≤0.08 | ≤0.4 | ≤1.5 |
| 縮小率 | 評価される許容トルク（Nm） | 最高の瞬時の許容トルク（Nm） | Efficiency% | 長さ（mm） | 重量（g） | 歯車列の数 |
| 1/4 | 0.1 | 0.3 | 81% | 13.9 | 29 | 1 |
| 1/4.75 | ||||||
| 1/16 | 0.4 | 1.2 | 72% | 32.4 | 52 | 2 |
| 1/19 | ||||||
| 1/22 | ||||||
| 1/26 | ||||||
| 1/76 | 0.8 | 2.5 | 65% | 43.9 | 73 | 3 |
| 1/88 | ||||||
| 1/104 | ||||||
| 1/121 | ||||||
| 1/144 |
機械次元
直径28mmから
| 材料の収容 | 出力の忍耐 | 放射状の負荷（フランジからの10mm） N | シャフトの軸負荷（N） | 最高シャフトのpress-fit力（N） | シャフト（mm）の放射状の演劇 | シャフト（mm）の押し出された演劇 | 正価格販売のバックラッシュ（°） |
| 粉末や金 | スリーブ軸受け | ≤80 | ≤30 | ≤200 | ≤0.03 | ≤0.4 | ≤1.5 |
| 縮小率 | 評価される許容トルク（Nm） | 最高の瞬時の許容トルク（Nm） | Efficiency% | 長さ（mm） | 重量（g） | 歯車列の数 |
| 1/3 | 0.2 | 0.6 | 81% | 28.5 | 105 | 1 |
| 1/6 |
機械次元
