ブラシレス永久マグネット モーター
Created with Pixso. マイクロ ブラシレス永久マグネットモーターNEMA 23 57mmの24v円形の正方形のフランジ

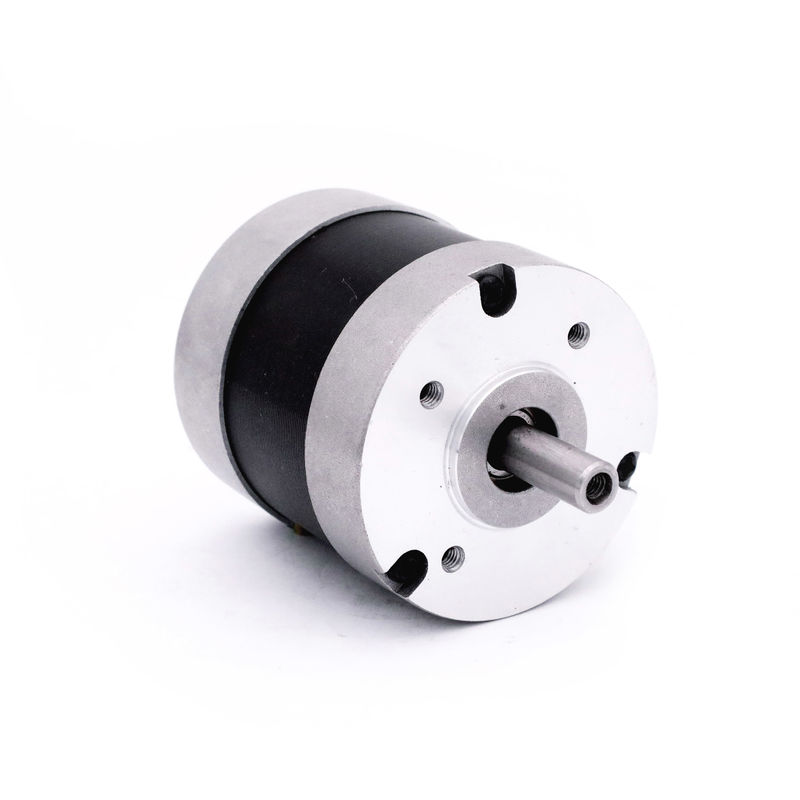

マイクロ ブラシレス永久マグネットモーターNEMA 23 57mmの24v円形の正方形のフランジ

ブランド名: Hetai
モデル番号: 57BL
MOQ: 50
価格: USD
配達時間: 28-31
支払条件: L/C、D/P、T/T、ウェスタン・ユニオン、MoneyGram
詳細情報
起源の場所:
中国
証明:
CE ROHS ISO
製品名:
ブラシレスDCモーター
巻くタイプ:
ホール効果素子角度:
120°電気角度
絶縁材のクラス:
B
周囲温度:
-20℃~+50℃
絶縁抵抗:
100MΩ Min.500VC DC
絶縁耐力:
600VAC 1分
MAXの放射状力:
75N (前部フランジからの10mm)
最高の軸力:
15N
シャフトのタイプ:
単一シャフト
パッケージの詳細:
内部の泡箱、パレットが付いているカートン
供給の能力:
5000pcs/month
ハイライト:

NEMA 23 57mm 24v

,

NEMA 23 24v

,

小さいブラシレスDcモーターNEMA 23

製品説明

57BLシリーズNEMA 23マイクロ24V電気ブラシレスDCモーター3000rpm

57BL01G 3本の段階4の棒の電圧24V、評価される現在の0.77Aの評価されるトルク0.057 Nmの力15W

57BL02A 3本の段階4の棒の電圧24V、評価される現在の1.87Aの評価されるトルク0.11 Nmの力34.5W

57BL03B 3本の段階4の棒の電圧24V、評価される現在の3.17Aの評価されるトルク0.18 Nmの力56W

57BL04A 3本の段階4の棒の電圧24V、評価される現在の3.67Aの評価されるトルク0.66 Nmの力69W

57BL05A 3本の段階4の棒の電圧24V、評価される現在の5.33Aの評価されるトルク0.33Nmの力104W

57BL06 3本の段階4の棒の電圧24V、評価される現在の7Aの評価されるトルク0.44Nmの力138W



57BLシリーズ作り付けドライブ ブラシレス モーターのために、それはまた信頼性を高めるユーザーのためにより費用効果が大きく及び便利である。



電気指定:



    モデル モデル モデル モデル モデル モデル
指定 単位 57BL01G 57BL02A 57BL03B 57BL04A 57BL05A 57BL06
段階の数 段階 3
ポーランド人の数 ポーランド人 4
評価される電圧 VDC 24
定格速度 Rpm 2500 3000 3000 3000 3000 3000
評価される流れ 0.77 1.87 3.17 3.67 5.33 7.00
評価されるトルク N.m 0.057 0.11 0.18 0.22 0.33 0.44
評価される力 W 15 34.5 56 69 104 138
ピーク トルク mN.m 0.17 0.33 0.54 0.66 0.99 1.32
ピーク電流 Amps 2.3 5.6 9.5 11 16 21
トルクの定数 N.m/A 0.074 0.059 0.057 0.060 0.062 0.063
背部EMFの定数 V/kRPM 7.75 6.2 5.9 6.3 6.5 6.6
ボディ長さ mm 41.5 46.5 56.5 66.5 86.5 106.5
重量 Kg 0.35 0.44 0.56 0.67 0.95 1.18



*Productsは特別な要求とカスタマイズすることができる。

*Productsは変速機42、52、56、63のmmに一致できる





機械次元

マイクロ ブラシレス永久マグネットモーターNEMA 23 57mmの24v円形の正方形のフランジ 0



配線図

機能
+5V UL1007 26AWG
ホールA 黄色
HALLB
HALLC
GND
段階A 黄色 UL1007 20AWG
段階B
段階C


Hetaiの市場の範囲

マイクロ ブラシレス永久マグネットモーターNEMA 23 57mmの24v円形の正方形のフランジ 1

Hetaiはまた米国、ヨーロッパ、東南アジアおよび万能の中国にプロダクトを送る。

中国から海外への
ヨーロッパ:フランス、ドイツ、イタリア、スペイン、ノルウェー等。
北アメリカ:米国、カナダ



Hetaiの顧客

マイクロ ブラシレス永久マグネットモーターNEMA 23 57mmの24v円形の正方形のフランジ 2



あなたが、サポート カスタム化選ぶことができるようにいろいろなタイプのステッピング モーターは利用できる。

マイクロ ブラシレス永久マグネットモーターNEMA 23 57mmの24v円形の正方形のフランジ 3



Hetaiの減少の変速機

マイクロ ブラシレス永久マグネットモーターNEMA 23 57mmの24v円形の正方形のフランジ 4



レーザーの距離計

マイクロ ブラシレス永久マグネットモーターNEMA 23 57mmの24v円形の正方形のフランジ 5



良質材料
マイクロ ブラシレス永久マグネットモーターNEMA 23 57mmの24v円形の正方形のフランジ 6

固定子のウィンド マシーン
マイクロ ブラシレス永久マグネットモーターNEMA 23 57mmの24v円形の正方形のフランジ 7マイクロ ブラシレス永久マグネットモーターNEMA 23 57mmの24v円形の正方形のフランジ 8
Hetaiは生産の効率を非常に改善した多数の専門装置を導入した。


CNCの中心

マイクロ ブラシレス永久マグネットモーターNEMA 23 57mmの24v円形の正方形のフランジ 9マイクロ ブラシレス永久マグネットモーターNEMA 23 57mmの24v円形の正方形のフランジ 10マイクロ ブラシレス永久マグネットモーターNEMA 23 57mmの24v円形の正方形のフランジ 11



パッキング情報

専門のパッキング方法はあなたに送るために、プロダクトをしっかり止める。

マイクロ ブラシレス永久マグネットモーターNEMA 23 57mmの24v円形の正方形のフランジ 12
