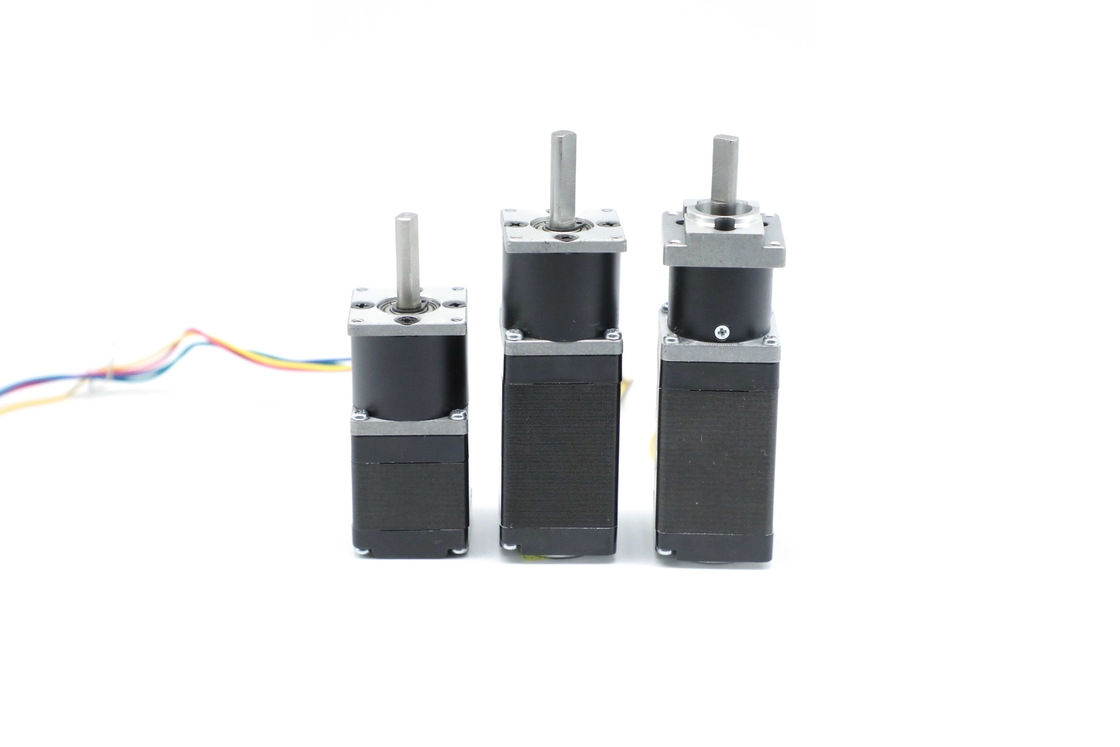

Nema11変速機28BL01AG14が付いている惑星の変速機12V 40.5mm 3.4Wモーター
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | HeTai |
| 証明 | CE ROHS ISO |
| モデル番号 | 28BL01AG14 |
| 最小注文数量 | 50 |
| 価格 | USD |
| パッケージの詳細 | 内部の泡箱、パレットが付いているカートン |
| 受渡し時間 | 25日 |
| 支払条件 | L/C、D/P、T/T、ウェスタン・ユニオン、MoneyGram |
| 供給の能力 | 10000 PC/月 |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 製品名 | ブラシレス変速機モーター | 電圧 | 12 |
|---|---|---|---|
| 定格速度 | 214±10% | 縮小率 | 1/14 |
| 評価されるトルク | 0.15 Nm | 絶縁抵抗 | 100MΩ Min.500 VDC |
| 絶縁材のクラス | B | モーター高さ | 40.5 Mm |
| シャフトの押し出された演劇 | ≤0.4 | 出力電力 | 3.4W |
| 正価格販売のバックラッシュ | ≤1.5° | モーター重量 | 0.25 kg |
| ハイライト | Nema11惑星の変速機,Nema11惑星の変速機12V,変速機が付いている12Vブラシレス モーター |
||
製品の説明
Nema11変速機28BL01AG14が付いている惑星の変速機12V 40.5mm 3.4Wモーター
表面の接触があるので。スクローリングは大いにより柔らかく、ほとんどジャンプがない。そう惑星の変速機motor.28BL01AG14で低雑音がある1種類の小型モーターがある。効率を保障する主要な面は惑星の変速機が低い慣性および高いトルク伝達を備えていることである。正しい指定を含む惑星の変速機を選ぶことはあらゆる機械システムの効率を改善する信頼できる方法である。
電気指定:
| モデル | ||||
| モーター部品 | 28BL01AG14 | 28BL02AG30 | 28BL03AG64 | |
| 比率 | 1:14 | 1:30 | 1:64 | |
| 変速機の直径 | 28 | 28 | 28 | |
| 段階の数 | 段階 | 3 | 3 | 3 |
| ポーランド人の数 | ポーランド人 | 4 | 4 | 4 |
| 評価される電圧 | VDC | 12 | 24 | 24 |
| 評価されるトルク | N.m | 0.15 | 0.65 | 2 |
| 定格速度 | Rpm | 214 | 100 | 46 |
| RatedCurrent | Amps | 0.9 | 1 | 2 |
| 出力電力 | ワット | 3.4 | 6.8 | 9.6 |
| モーター高さ | mm | 40.5 | 53 | 78 |
| モーター重量 | Kg | 0.25 | 0.31 | 0.36 |
*Productsは特別な要求によってカスタマイズすることができる。
配線図
|
電気関係のテーブル |
||
| 機能 | 色 | |
| +5V | 赤 | UL1007 26AWG |
| ホールA | 緑 | |
| ホールB | 青 | |
| ホールC | 白 | |
| GND | 黒 | |
| 段階A | オレンジ | |
| 段階B | 黄色 | |
| 段階C | ブラウン | |
機械次元
別の変速機をから選ぶことができる:
直径28mmの粉末や金から
| 材料の収容 | 出力の忍耐 | 放射状の負荷（フランジからの10mm） N | シャフトの軸負荷（N） | 最高シャフトのpress-fit力（N） | シャフト（mm）の放射状の演劇 | シャフト（mm）の押し出された演劇 | 正価格販売のバックラッシュ（°） |
| 粉末や金 | スリーブ軸受け | ≤80 | ≤30 | ≤200 | ≤0.03 | ≤0.4 | ≤1.5 |
| 惑星の変速機28の正方形のタイプ | ||||||
| 縮小率 | 評価される許容トルク（Nm） | 最高の瞬時の許容トルク（Nm） | Efficiency% |
長さ L （mm） |
重量（g） | 歯車列の数 |
| 1/3 | 0.2 | 0.6 | 81% | 28.5 | 105 | 1 |
| 1/6 | ||||||
| 惑星の変速機28の円形のタイプ | ||||||
| 縮小率 | 評価される許容トルク（Nm） | 最高の瞬時の許容トルク（Nm） | Efficiency% |
長さ L （mm） |
重量（g） | 歯車列の数 |
| 1/14 | 0.5 | 1.5 | 72% | 29.8 | 92 | 1 |
| 1/30 | ||||||
| 1/64 | 1.8 | 5 | 65% | 40 | 105 | 1 |
| 1/107 | ||||||
