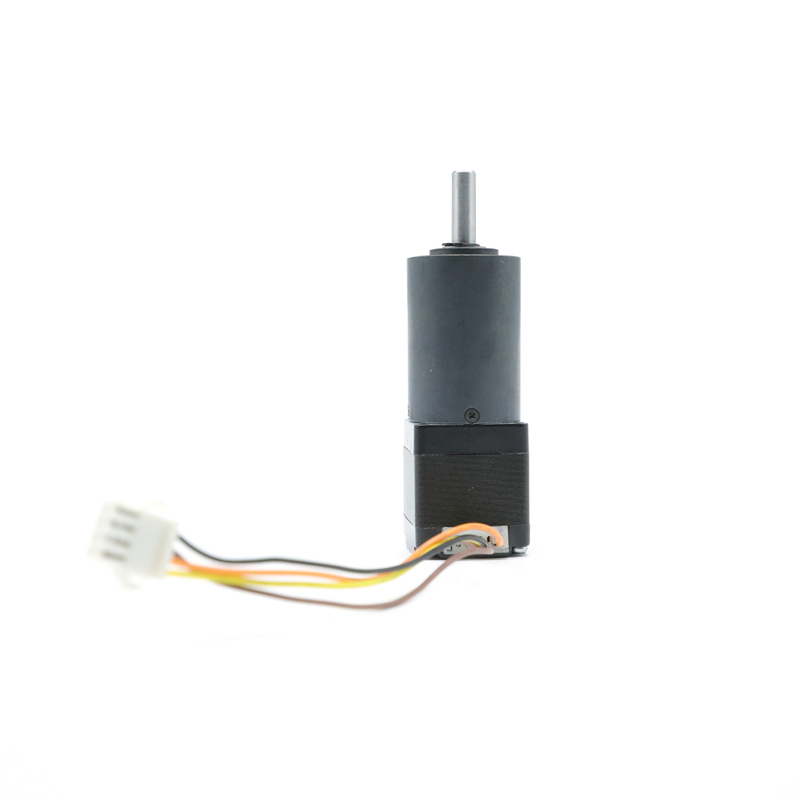

NEMA 11の変速機のステッピング モーターの高いトルク4.22V 0.67A
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | HeTai |
| 証明 | CE ROHS ISO |
| モデル番号 | 28YGH102-XXAG107 |
| 最小注文数量 | 50 |
| 価格 | USD |
| パッケージの詳細 | 内部の泡箱、パレットが付いているカートン |
| 受渡し時間 | 25日 |
| 支払条件 | L/C、D/P、T/T、ウェスタン・ユニオン、MoneyGram |
| 供給の能力 | 10000 PC/月 |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 製品名 | ステップの変速機モーター | ステップ角度 | 1.8 ° |
|---|---|---|---|
| 温度上昇 | 最高80 ℃ | 現在 | 0.67A |
| 周囲温度 | -20℃~+50℃ | トルクの保持 | 6kg.cm |
| インダクタンス | 3.7mh/phase | 出力の忍耐 | スリーブ軸受け |
| 放射状の負荷（フランジからの10mm） | ≤450N | シャフトの軸負荷 | ≤200N |
| ハイライト | 0.67A変速機のステッピング モーター,NEMA 11の変速機のステッピング モーター,変速機が付いている高いトルクのステッピング モーター |
||
製品の説明
NEMA 11 4.22V 0.67A 28YGH102-XXAG107の費用効果が大きい変速機のステッピング モーターの高いトルク
惑星の変速機、別名惑星の変速機は、最も興味深いタイプの動作制御の変速機の1つである。
28YGH102-XXAG107は1種類のマイクロ モーターである。その細目は低雑音および高いトルクである。惑星の変速機の入力ギヤの中心は出力ギヤの中心のまわりで回り、入力シャフトおよび出力シャフトは一直線に並ぶ。これはそれが同じ入出力回転中心が付いている変速機であることを示す
このモデルは28mmの粉末や金の変速機を使用している、設計はそれらが有効まだ維持すること容易のかなり複雑なあなたであり。
電気指定
| ステップ角度 | °/STEP | 1.8 |
| 評価される電圧 | V | 4.22 |
| 流れ | A/PHASE | 0.67 |
| 抵抗 | Ω/PHASE | 6.3 |
| インダクタンス | mH/PHASE | 3.7 |
| トルクの保持 | kg.cm | 6 |
| 絶縁材のクラス | B | |
*Productsは特別な要求によってカスタマイズすることができる。
配線図
機械次元
配線図
| 電気関係のテーブル | ||
| 機能 | 色 | |
| +5V | 赤 | UL1007 26AWG |
| ホールA | 緑 | |
| ホールB | 青 | |
| ホールC | 白 | |
| GND | 黒 | |
| 段階A | オレンジ | |
| 段階B | 黄色 | |
| 段階C | ブラウン | |
変速機の電気指定
直径28mmの粉末や金から
| 材料の収容 | 出力の忍耐 | 放射状の負荷（フランジからの10mm） N | シャフトの軸負荷（N） | 最高シャフトのpress-fit力（N） | シャフト（mm）の放射状の演劇 | シャフト（mm）の押し出された演劇 | 正価格販売のバックラッシュ（°） |
| 粉末や金 | スリーブ軸受け | ≤80 | ≤30 | ≤200 | ≤0.03 | ≤0.4 | ≤1.5 |
| 惑星の変速機28の正方形のタイプ | ||||||
| 縮小率 | 評価される許容トルク（Nm） | 最高の瞬時の許容トルク（Nm） | Efficiency% |
長さ L （mm） |
重量（g） | 歯車列の数 |
| 1/3 | 0.2 | 0.6 | 81% | 28.5 | 105 | 1 |
| 1/6 | ||||||
| 惑星の変速機28の円形のタイプ | ||||||
| 縮小率 | 評価される許容トルク（Nm） | 最高の瞬時の許容トルク（Nm） | Efficiency% |
長さ L （mm） |
重量（g） | 歯車列の数 |
| 1/14 | 0.5 | 1.5 | 72% | 29.8 | 92 | 1 |
| 1/30 | ||||||
| 1/64 | 1.8 | 5 | 65% | 40 | 105 | 1 |
| 1/107 | ||||||
複数のヘッドの食糧スケールのステップ・モータ
複数のヘッドのウィンド マシーン
会社はステップ・モータ、DCのブラシレス モーターおよび変速機モーターを作り出し、設計するために捧げる。興味があったら私達に直接連絡しなさい。
