カスタマイズ可能なブラシレス変速機モーターNEMA23 24v 0.8ohms 57mm*57mm
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | Hetai |
| 証明 | CE ROHS ISO |
| モデル番号 | 57BL03B-041AG26 |
| 最小注文数量 | 50 |
| 価格 | USD |
| パッケージの詳細 | 内部の泡箱、パレットが付いているカートン |
| 受渡し時間 | 28-31 |
| 支払条件 | L/C、D/P、T/T、ウェスタン・ユニオン、MoneyGram |
| 供給の能力 | 5000pcs/Month |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 製品名 | 変速機のブラシレス モーター | 電圧 | 24ボルト |
|---|---|---|---|
| 定格速度 | 3000± 200 RPM | 評価されるトルク | 0.18 N.m |
| 縮小率 | 1/26 | 抵抗 | 0.8オーム |
| 絶縁材のクラス | B | 周囲温度 | -20℃~+50℃ |
| 絶縁抵抗 | 100MΩ Min.500VC DC | 証明 | CE ROHS ISO |
| 巻くタイプ | 星 | 絶縁耐力 | 500V AC 1分 |
| ハイライト | ブラシレス変速機モーターNEMA23,ブラシレス変速機モーター57mm,ブラシレス モーター0.8オームの変速機の |
||
製品の説明

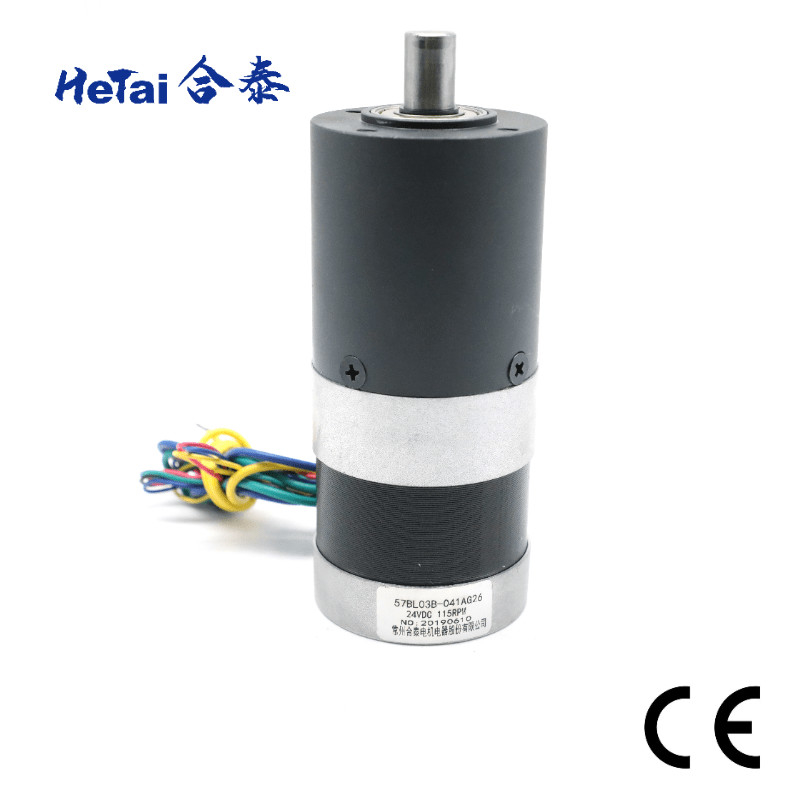

ブラシレス変速機モーター57BL03B-041AG26 NEMA23 24v 0.8ohmsカスタマイズ可能な57mm*57mm
Hetaiは研究開発の機能のそれ自身を自漫する。専門の実験室およびベテランの技術者のサポートによって、Hetaiはハイテクな企業賞のような13の実用的なパテントそして賞を獲得した。
ブラシレス変速機モーターは惑星の回転システム、入力シャフト ドライブを中央ギヤ、周囲ギヤを回す別名太陽歯車、別名惑星ギヤまねる。それらはまた速度減力剤としてClass.planetaryギヤの非常に密集した、low-weight設計を使用される特色にする。それらがモーターを減速し、トルクを高めるのに使用されている。トルクは機械の働く力である。
電気指定:
| モデル | ||
| モーター部品 | 57BL03B-041AG26 | |
| ライン・ツー・ライン抵抗 | オーム | 0.8 |
| わずかな電圧 | VDC | 24 |
| 正価格販売速度 | Rpm | 4000 |
| 正価格販売流れ | Apms | 0.6 |
| 定格速度 | Rpm | 3000± 200 |
| 評価されるトルク | N.m | 0.18 |
| トルクの定数 | N.m/A | 0.057 |
| 背部EMFの定数 | V/kRPM | 5.9 |
| 絶縁材のクラス | B | |
| プラネタリ・ギアとのモーター指定 | ||
| 評価されるトルク | N.m | 3.3 |
| 定格速度 | Rpm | 115± 10% |
| 比率 | 26:1 | |
*Productsは特別な要求によってカスタマイズすることができる。
配線図
| 機能 | 色 | |
| +5V | 赤 |
UL1007 26AWG |
| ホールA | 黄色 | |
| ホールB | 緑 | |
| ホールC | 青 | |
| GND | 黒 | |
| 段階A | 黄色 |
UL1015 20AWG |
| 段階B | 緑 | |
| 段階C | 青 |
機械次元
惑星の変速機56mm
| 材料の収容 | 出力の忍耐 | 放射状の負荷（フランジからの10mm） N | シャフトの軸負荷（N） | 最高シャフトのpress-fit力（N） | シャフト（mm）の放射状の演劇 | シャフト（mm）の押し出された演劇 | 正価格販売のバックラッシュ（°） |
| 粉末や金 | 玉軸受 | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
|
変速機の列車の数 |
1 | 2 |
| 縮小率 |
1/6
|
1/15,1/18,1/26,1/47,1/66 |
| 長さ（mm） |
41.3
|
59.6 |
| 重量（g） |
491.0
|
700.0 |
機械次元
他の変速機の比率
NEMA 23のブラシレス モーターは変速機の後で一致できる
| 惑星の変速機36mm | |||
| 縮小率 | 瞬時の正当な負荷（Nm） | 長さ（mm） | 歯車列の数 |
| 1/4 | 1.0 | 24.8 | 1 |
| 1/5 | |||
| 1/16 | 3.5 | 32.4 | 2 |
| 1/20 | |||
| 1/25 | |||
| 1/53 | 7.5 | 41.9 | 3 |
| 1/62 | |||
| 1/76 | |||
| 1/94 | |||
| 1/117 | |||
| 惑星の変速機42mm | |||
| 縮小率 | 瞬時の正当な負荷（Nm） | 長さ（mm） | 歯車列の数 |
| 1/4 | 3.0 | 32.5 | 1 |
| 1/6 | |||
| 1/15 | 12 | 46.3 | 2 |
| 1/18 | |||
| 1/25 | |||
| 1/36 | |||
| 1/54 | 25 | 60.1 | 3 |
| 1/65 | |||
| 1/90 | |||
| 1/112 | |||
| 1/155 | |||
| 1/216 | 30 | 60.1 | 3 |
