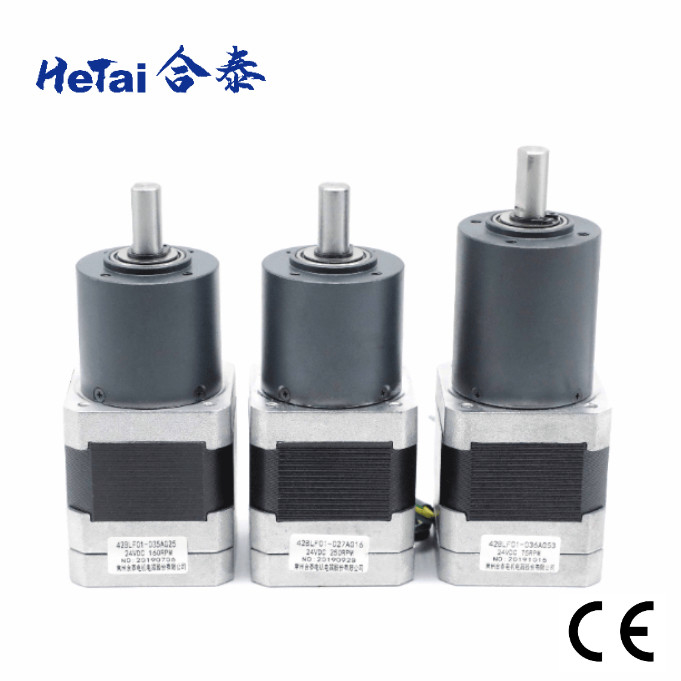

NEMA 17の変速機のブラシレス モーター0.5A 24V 2.2OHMS 42mm
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | Hetai |
| 証明 | CE ROHS ISO |
| モデル番号 | 42BLF01-036AG53 |
| 最小注文数量 | 50 |
| 価格 | USD |
| パッケージの詳細 | 内部の泡箱、パレットが付いているカートン |
| 受渡し時間 | 28-31 |
| 支払条件 | L/C、D/P、T/T、ウェスタン・ユニオン、MoneyGram |
| 供給の能力 | 5000pcs/Month |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 製品名 | ブラシレス変速機モーター | わずかな電圧 | 24 VDC |
|---|---|---|---|
| 抵抗 | 2.2オーム | 出力電力比率 | 26 W |
| 正価格販売流れ | 0.5 AMPS | 正価格販売速度 | 5000± 10% RPM |
| 周囲温度 | -20℃~+50℃ | 比率 | 53:1 |
| 巻くタイプ | 星 | 絶縁抵抗 | 100MΩ Min.500VC DC |
| 絶縁耐力 | 600VAC 1分 | 絶縁材のクラス | B |
| ハイライト | NEMA 17の変速機のブラシレス モーター0.5A,ブラシレス モーター2.2オームの変速機の,ブラシレスNEMA 17の減少の変速機 |
||
製品の説明
42BLF01-036AG53変速機ブラシレス モーター工場供給NEMA 17 0.5A 24V 2.2OHMS 42mm
Hetaiは顧客の必要性を常に最初に置く。顧客を助けることがよりよいプロダクトを作るために最も重要な代表団であることをだけでなく、良質プロダクトを、私達信じる提供しなさい。質の点では、HetaiはISOの証明、セリウムおよび高貴な名誉の証明を得た。このプロダクトの質はまた多くの顧客によって確認された。
42BLF-036AG53 nema17 24Vの工場供給dcの変速機モーターは機械類のtextlineの機械類の医療機器の印刷機械類および理性的な兵站学を詰めるロボットのために適している。 変速機さもなければギヤ減力剤か速度として知られているAは徹底的に速度を減らすためにおよび/またはトルクを高めるためにモーターに加えることができる一組のギヤ減力剤である。各変速機のタイプはモーターを搭載する調和で望ましい速度トルクの出力を達成するためにはたらく。
電気指定
| モーター部品 | ||
| 製造モデル | 42BLF01-036AG53 | |
| 抵抗 | オーム | 2.2 |
| わずかな電圧 | VDC | 24 |
| 負荷速度無し | RPM | 5000±10% |
| 負荷流れ無し | Amps | 0.5 |
| 定格速度 | Rpm | 4000± 10% |
| 評価されるトルク | N.m | 0.063 |
| 評価される出力電力 | W | 26 |
| トルクの定数 | N.m/A | 0.046 |
| 絶縁材のクラス | B | |
| プラネタリ・ギアとのモーター指定 | ||
| 評価されるトルク | N.m | 2.17 |
| 定格速度 | Rpm | 75± 10% |
| 比率 | 5:1 | |
*Productsは特別な要求によってカスタマイズすることができる。
配線図
| 機能 | 色 | |
| +5V | 赤 | UL1007 26AWG |
| ホールA | 黄色 | |
| HALLB | 緑 | |
| HALLC | 青 | |
| GND | 黒 | |
| 段階A | 黄色 | UL3265 22AWG |
| 段階B | 緑 | |
| 段階C | 青 |
機械次元
惑星の変速機36mm
| 材料の収容 | 出力の忍耐 | 放射状の負荷（フランジからの10mm） N | シャフトの軸負荷（N） | 最高シャフトのpress-fit力（N） | シャフト（mm）の放射状の演劇 | シャフト（mm）の押し出された演劇 | 正価格販売のバックラッシュ（°） |
| 粉末や金 | 玉軸受 | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| 変速機の列車の数 | 1 | 2 | 3 |
| 縮小率 |
1/5
|
1/14,1/16,1/20,1/25 | 1/53,1/62,1/76,1/94,1/117 |
| 長さ（mm） |
24.8
|
32.4 | 41.9 |
| 重量（g） |
145.0
|
173.0 |
213.0 |
機械次元
他の変速機の比率
| 惑星の変速機42mm | ||||||
| 縮小率 | 評価される許容トルク（Nm） | 最高の瞬時の許容トルク（Nm） | Efficiency% | 長さ（mm） | 重量（g） | 歯車列の数 |
| 1/4 | 1.0 | 3.0 | 81% | 32.5 | 170 | 1 |
| 1/6 | ||||||
| 1/15 | 4.0 | 12 | 72% | 46.3 | 207 | 2 |
| 1/18 | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| 1/54 |
8.0
|
25
|
65%
|
60.1
|
267
|
3 |
| 1/65 | ||||||
| 1/90 | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 1/216 | 10 | 30 | 65% | 60.1 | 267 | |
| 惑星の変速機56mm | ||||||
| 縮小率 | 評価される許容トルク（Nm） | 最高の瞬時の許容トルク（Nm） | Efficiency% |
長さ L （mm） |
重量（g） | 歯車列の数 |
| 1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 | 50 | 72% | 59.6 | 700 | 2 |
| 1/66 | ||||||
プロダクト塗布
証明書
 |
 |
 |
|
ステッピング モーターROHSのレポート 日付:2021年6月09日 |
BLDCモーターROHSレポート 日付:2021年6月09日 |
セリウムのcetificate |
 |
 |
|
IATF 16949: 2016年
まで有効:2024年6月02日
|
ISO 9001: 2015年
まで有効:2024年6月02日
|
ブラシレス モーター最終検査
モーター長さを測定しなさい シャフトの長さを測定しなさい Oulerの円を測定しなさい
ねじ穴を測定しなさい ワイヤーの長さを測定しなさい ポリ塩化ビニールの長さを測定しなさい
間隔
抵抗をテストしなさい 聞くこと 速度をテストしなさい
FAQ
1.Are工場か。
はい、私達は工場である。私達の銘柄Hetaiは20年間以上有名なマイクロ モーター製造業者である
中国。雑種のステッピング モーター、ブラシレスDCモーター、サーボ モーターおよび惑星の変速機を含む主要なプロダクト。
2. 他の連絡先情報があるか。
はい、私達に電子メールを送りなさい:info@ht-motor.com 3。私達はいかにあなたのカタログを得てもいいか。
それをダウンロードするためにウェブサイトの下で訪問しなさい:https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136
3.Can Iテスト サンプルか。
はい、サンプルおよび貨物は満たされる。
4.Can私カスタマイズされたプロダクトを得るためか。
本当に、すべてのプロダクトは特別な要求で基づいてカスタマイズすることができる。
5.How商品を出荷するか。
私達は明白（DHL/UPS/FEDEX/TNT）、海およびまた空気によって普通商品を、受け入れる貨物運送業者を出荷する。
6. 支払の言葉は何であるか。
T/T （銀行振替）、Paypal （0.5%のpaypal充満）、ALIBABAの保証の順序は受け入れる
7. これはあなたの最終価格あるか。私は割引があってもよいか。
私達の価格は工場価格である。たくさんがあれば、私達は割引について交渉してもいい。
8.What保証はあなたのプロダクトのためであるか。
私達の保証は1年間ある。どの質問題でもこの期間の間に私達の側面で起こったら、私達は郵送料および取り替えで取る。以下の事項に注意して下さい:プロダクトの不適当な使用によって与えられる損害は保証によってカバーされない。
