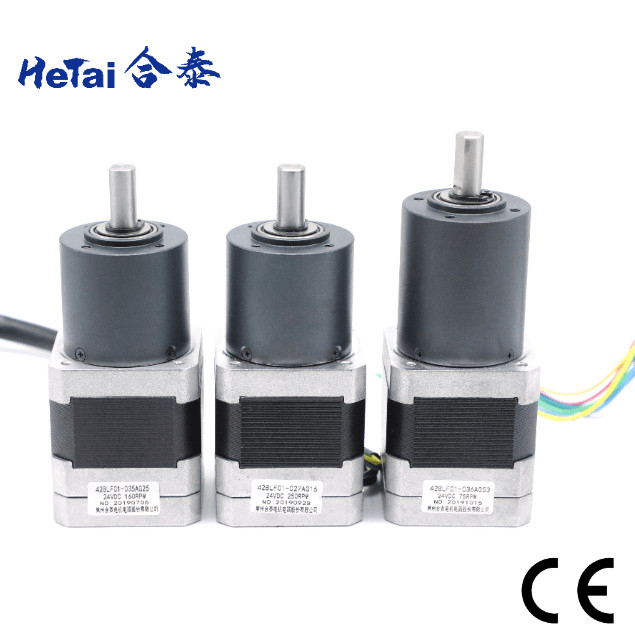

惑星の変速機ブラシレス モーター24v 0.8A NEMA 17 42mm
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | Hetai |
| 証明 | CE ROHS ISO |
| モデル番号 | 42BLF01-027AG16 |
| 最小注文数量 | 50 |
| 価格 | USD |
| パッケージの詳細 | 内部の泡箱、パレットが付いているカートン |
| 受渡し時間 | 28-31 |
| 支払条件 | L/C、D/P、T/T、ウェスタン・ユニオン、MoneyGram |
| 供給の能力 | 5000pcs/Month |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 製品名 | ブラシレス変速機モーター | 巻くタイプ | 星 |
|---|---|---|---|
| わずかな電圧 | 24ボルト | 抵抗 | 2.2オーム |
| 正価格販売速度 | 5000± 10% RPM | 正価格販売Currwnt | 最高0.8 Apms |
| 周囲温度 | -20℃~+50℃ | 絶縁抵抗 | 100MΩ Min.500VC DC |
| 絶縁耐力 | 600VAC 1分 | ホール効果素子角度 | 120°電気角度 |
| 保護レベル | IP40 | Cetification | セリウムROHS ISO |
| ハイライト | 惑星の変速機のブラシレス モーター24v,惑星の変速機のブラシレス モーター42mm,0.8A変速機のブラシレス モーター |
||
製品の説明
変速機ブラシレス モーター24v 0.8A NEMA 17惑星の変速機との42mm 42BLF01-027AG16
Hetaiは米国、ヨーロッパ、東南アジアおよび万能の中国にプロダクトを送る。プロダクトはロボット、パッキングの機械類、織物の機械類、医療機器、印刷機械類、理性的な兵站学装置で加えられる…
プラネタリ・ギア モーターは惑星の回転システムをまねる;入力シャフト ドライブ太陽歯車、周囲ギヤを回す別名太陽歯車、別名惑星ギヤ。通常、プラネタリ・ギアは減力剤として使用される。それらがモーターおよび増加のトルクを減速するのに使用されている。トルクは機械の働く力である。
NEMA 17のブラシレス変速機モーター電気指定
| モーター部品 | ||
| 製造モデル | 42BLF01-027AG16 | |
| 評価される出力電力 | W | 26 |
| 抵抗 | オーム | 2.2 |
| わずかな電圧 | VDC | 24 |
| 負荷速度無し | RPM | 5000±10% |
| 負荷流れ無し | 最高Amps | 0.8 |
| 定格速度 | Rpm | 4000± 10% |
| 評価されるトルク | N.m | 0.063 |
| ピーク トルク | N.m | 0.12 |
| トルクの定数 | N.m/A | 0.042 |
| 背部EMFの定数 | V/kRPM | 4.4 |
| プラネタリ・ギアとの指定 | ||
| 評価されるトルク | N.m | 0.7 |
| 定格速度 | Rpm | 250± 10% |
| 比率 | 16:1 | |
*Productsは特別な要求によってカスタマイズすることができる。
配線図
| 機能 | 色 | |
| +5V | 赤 | UL1007 26AWG |
| ホールA | 黄色 | |
| HALLB | 緑 | |
| HALLC | 青 | |
| GND | 黒 | |
| 段階A | 黄色 | UL3265 22AWG |
| 段階B | 緑 | |
| 段階C | 青 |
機械次元
変速機36mmの電気指定:
| 材料の収容 | 出力の忍耐 | 放射状の負荷（フランジからの10mm） N | シャフトの軸負荷（N） | 最高シャフトのpress-fit力（N） | シャフト（mm）の放射状の演劇 | シャフト（mm）の押し出された演劇 | 正価格販売のバックラッシュ（°） |
| 粉末や金 | スリーブ軸受け | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| 縮小率 | 評価される許容トルク（Nm） | 最高の瞬時の許容トルク（Nm） | Efficiency% | 長さ（mm） | 重量（g） | 歯車列の数 |
| 1/4 | 0.3 | 1.0 | 81% | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 | 1.2 | 3.5 | 72% | 32.4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 | 2.5 | 7.5 | 65% | 41.9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
機械次元
他の変速機の比率
| 惑星の変速機42mm | ||||||
| 縮小率 | 評価される許容トルク（Nm） | 最高の瞬時の許容トルク（Nm） | Efficiency% | 長さ（mm） | 重量（g） | 歯車列の数 |
| 1/4 | 1.0 | 3.0 | 81% | 32.5 | 170 | 1 |
| 1/6 | ||||||
| 1/15 | 4.0 | 12 | 72% | 46.3 | 207 | 2 |
| 1/18 | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| 1/54 |
8.0
|
25
|
65%
|
60.1
|
267
|
3 |
| 1/65 | ||||||
| 1/90 | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 1/216 | 10 | 30 | 65% | 60.1 | 267 | |
| 惑星の変速機56mm | ||||||
| 縮小率 | 評価される許容トルク（Nm） | 最高の瞬時の許容トルク（Nm） | Efficiency% |
長さ L （mm） |
重量（g） | 歯車列の数 |
| 1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 | 50 | 72% | 59.6 | 700 | 2 |
| 1/66 | ||||||
製造場面
実験室 回転子の粉砕 CNCの中心
外の円
自動 一貫作業 一貫作業
一貫作業
線形ステップ・モータ 変速機 巻上げの後の固定子
故障テスト サーボ モーター テスト 次元の点検
証明
 |
 |
 |
|
ステッピング モーターROHSのレポート 日付:2021年6月09日 |
BLDCモーターROHSレポート 日付:2021年6月09日 |
セリウムのcetificate |
 |
 |
|
IATF 16949: 2016年
まで有効:2024年6月02日
|
ISO 9001: 2015年
まで有効:2024年6月02日
|
なぜ私達を選びなさいか
私達は提供する:
工学サポート
私達の専門のチームはあなたのための右および適したモーターを見つけるのを助けることができる。私達のエンジニアにさまざまな企業で動作制御プロダクトの豊富な経験が、のようなある:ロボット、パッキングの機械類、織物の機械類、医療機器、印刷機械類、理性的な兵站学装置等。
|
|
|
| 発見 | カスタマイズしなさい | 最大限に活用しなさい |
|
私達のチームはモーターのoのurの広大な選択からの適用のためのほとんどの適したモーターを見つけるのを助けることができる |
私達はあなたのpecific使用またはアセンブリのための性能そして外面を設計し、カスタマイズしてもいい | OEMのプロジェクトのために異なった問題を解決するodを経験することを、私達はさまざまな適用で15年に持っている。私達は私達の顧客とともに私達のプロダクトを改良する。 |
製造サポート
順序の容積にもかかわらず、私達は同じサービスを提供する。私達の設計のチームはあなたの注文条件に基づいて速く、正確なプロトタイプを与えられる。
|
|
|
| プロトタイプ | 標準的なバッチ | 大量のバッチ |
| 1-10pcs | 500-5000pcs | 5000pcsに |
大規模な生産
私達の工場は1999年に創設され、研修会区域は15,000㎡にある。私達に自身の製造ラインそしてCNCのマシニング センターが、精密CNCの普遍的な粉砕機の銘柄（スウェーデン）、CNCの銘柄（ドイツ）、DMGの旋盤および、DMGの旋盤、Mahrの計器、中国の精密円柱粉砕機、CNCの旋盤機械、自動複数のヘッドのウィンド マシーン、自動集まっているライン等製粉を含んである。
