| ブランド名: | Hetai |
| モデル番号: | 36BLY01Aシリーズ |
| MOQ: | 50 |
| 価格: | USD |
| 配達時間: | 28-31 |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン、MoneyGram |

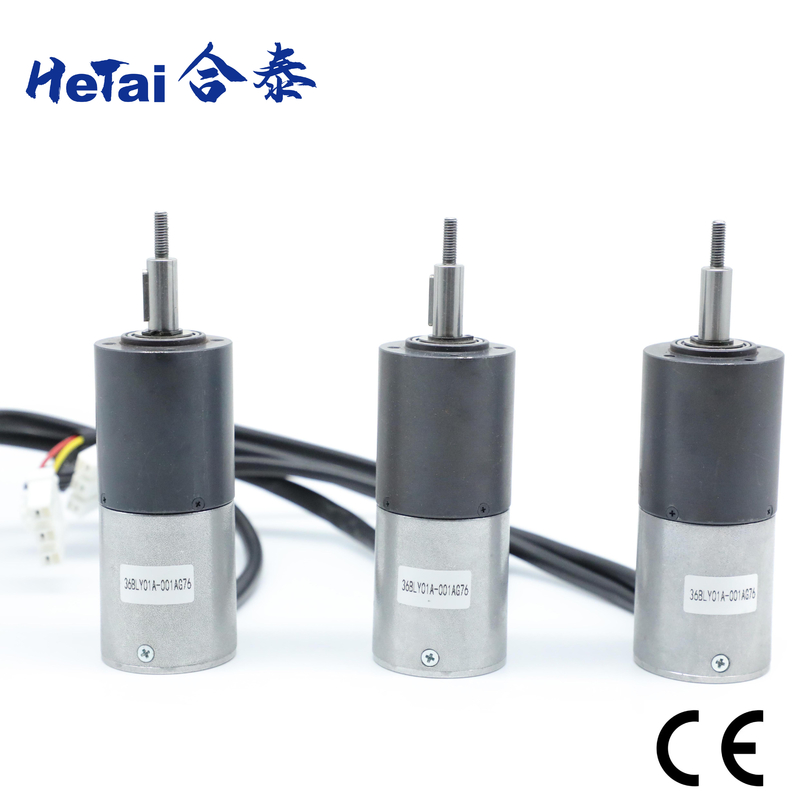

ブラシレスギアードモーター 工場価格 36BLY01A-AG76 Nema14 24 V 2.4 オーム
チャン州・ヘータイ・オートモービルは 経験豊富な自動車メーカーですHetaiは,専門的な電気統合設計と自動化戦略を顧客に提供することにコミットしています.
卓越したトルクと速度,より高い効率,そしてあなたのニーズに合ったパッケージサイズで,ブラシのないDCモーターは,最も厳しい要求にも満たされます.ブラシ を 使わ ない 直流 モーター は,速度 と 位置 の 制御 を 優しく するこの小型直流モーターのファミリーは,鉄の損失を減少させながら,トルクと速度に関する幅広い特定の要件に対応するのに役立ちます.効率の向上と冷却機の運用.
電気仕様:
| モデル | ||
| モーター部品 | 36BLY01A-AG76 | |
| 抵抗力 | OHMS | 2.4 |
| 定数電圧 | VDC | 24 |
| 負荷なしの速度 | Rpm | 8900 |
| 無負荷電流 | Apms | 0.5 |
| 定速 | Rpm | 7100±200 |
| 定数トルク | N.m | 0.03 |
| トルク常数 | N.m.A | 0.015 |
| バックEMF常数 | V/kRPM | 1.6 |
| プラネタリギア付きモーターの仕様 | ||
| 定数トルク | N.m | 1.5 |
| 定速 | Rpm | 94 |
| 割合 | 76:1 | |
* 商品は,特別な要求によりカスタマイズできます.
配線図
| 機能 | 色 | |
| +5V | レッド |
UL3226 26AWG |
| Aホール | 青い | |
| ハールB | 緑色 | |
| ハールC | ホワイト | |
| GND | ブラック | |
| ステージA | レッド |
UL1330 22AWG |
| ステージB | 黄色 | |
| ステージC | ブラック |
メカニカル次元
惑星ギアボックス 36mm
| ハウジング素材 | 出力するベアリング | フレンジから10mm離れた放射負荷 N | 軸の軸負荷 (N) | シャフト・プレス・フィット・フォースmax ((N) | 軸の放射性プレー (mm) | 軸の推力プレー (mm) | 負荷なしでの逆反応 (°) |
| 粉末金属工学 | スリーブベアリング | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤15 |
| 惑星ギアボックス 36mm | |||
| 減量比 | 容量制限 (Nm) | 長さ (mm) | 乗り物列数 |
| 4/4 | 1.0 | 24.8 | 1 |
| 5/5 | |||
| 犠牲 に なる 理由 | 3.5 | 32.4 | 2 |
| 1/20 | |||
| 1/25 | |||
| 1/53 | 7.5 | 41.9 | 3 |
| 6/2 | |||
| 7/76 年 | |||
| 1/94 年 | |||
| 1/117 病気 の 原因 | |||
メカニカル次元
証明書
|
|
|
|
ステップモーター ROHS レポート 日時:2021年6月9日 |
BLDC モーター ROHS レポート 日時:2021年6月9日 |
CE証明書 |
|
|
|
IATF 16949:2016
2024年6月2日まで有効
|
ISO 9001:2015
2024年6月2日まで有効
|
わかった製造設備
CNCセンターローターの磨きレーザースポットウェルダー
外輪
オートマティック・マルチヘッド・オートマティック・マルチヘッド・ワイディング・マシン
ワイディングマシン ワイディングマシン
自動組立ライン 組立ライン
組み立てライン
ブラシレスモーターの最終検査
モーターの長さを測る 軸の長さを測る オーラー円を測る
スクロール穴を測る ワイヤの長さを測る PVCの長さを測る
距離
抵抗をテスト 速度をテスト
パッケージと配達
よくある質問
