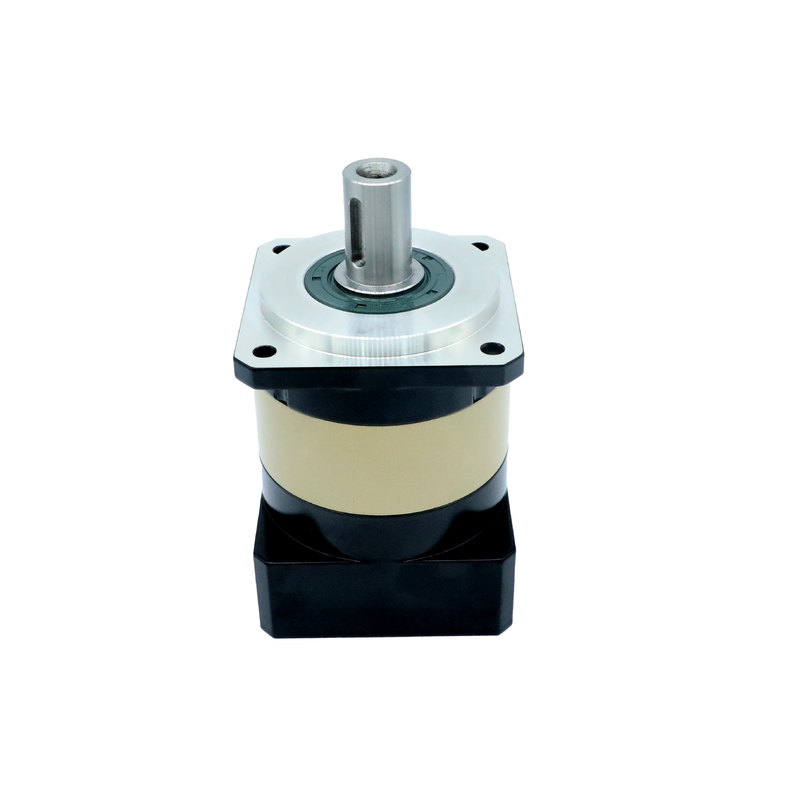

NEMA 17 TB42 効率的な惑星式減速器ギアボックス 5 アークミンの逆反応未満

データシートをダウンロードするTB 高精度ギアボックス.pdf

製品説明:

低騒音と振動で 最大の効率と信頼性を提供するために設計されています. それは製造,自動車このギアボックスは高精密ギアで装備され,5アーク分未満の反発を発生させることができる.振動レベルが5mm/s未満ギアボックスは,特定の用途に応じて,空気冷却または油冷却によって冷却することができます.

私たちの惑星式減速器のギアボックスは 高性能と耐久性を提供するように設計されています高品質の材料で作られていて,信頼性と一貫性のある性能を保証するために厳格な品質管理試験を受けています. ギアボックスは,幅広い用途に適しており,設置と保守が簡単です.信頼性と高精度のギアボックスを探している人にとって理想的な選択です.



特徴:

• 商品名:惑星減速器のギアボックス
• 効率性:97% まで
• 騒音レベル:65dB未満
• 温度:-10°C~+90°C
• 出力トルク:588N.m まで
• 寿命:15000 (S1) 30000 (S5)



技術パラメータ:

仕様
SPEC			ステージ		割合	TB042		TB060		TB090		TB115		TB142
						TE050		TE070		TE090		TE120		TE150
定数出力トルク T2n ((N-M)			1		3	18		42		117		187		351
					4	16		45		126		261		516
					5	16		48		141		311		588
					7(8) *	15		45		117		277		539
					10	12		36		114		242		505
			2		15	18		42		117		187		351
					20	16		45		126		261		516
					25	16		48		141		311		588
					30	18		42		117		187		351
					35	16		48		141		311		588
					40	16		45		126		261		516
					50	16		48		141		311		588
					70	15		45		117		277		539
					100	12		36		114		242		505
緊急停止トルク T2not (N-M) (1)			1,2		3~100	3 倍定数出力トルク
定速入力速度 n	rpm		1,2		3~100	3,000		3,000		3,000		2,000		2,000
最大入力速度 n	rpm		1,2		3~100	5,000		5,000		5,000		4,000		3,000
使用寿命 **	hh		1,2		3~100	15000 (S1),30000 (S5)
動作温度	°C		1,2		3~100	-10°C~+90°C
保護			1,2		3~100	IP65
潤滑剤			1,2		3~100	合成油脂
マウント位置			1,2		3~100	どんな方向でも
走る音	dB(2)		1,2		3~100	¥60		¥60		¥63		¥63		¥65
効率性	%		1		3〜10	¥97%
			2		15~100	¥95%



機械図:







応用:

ヘータイのTB42プラネタリ・リデュッサーギアボックスは,さまざまなアプリケーションの要求に応えるように設計された高精度で耐久性のあるギアボックスです.TB42は強い鋼材の構造があり, 3000-5000rpmの入力速度に適しています5アーキミンス未満の印象的な反発が備わっており 精密な制御と動きを可能にしますTB42は3から100の比率で提供され,空気またはオイル冷却を使用して冷却することができます製造機は,CEとISOの両方で認証され,最低注文量は50個です. TB42は,産業自動化,ロボット,医療技術,航空宇宙そしてもっと



カスタマイズ:

惑星減速器のギアボックス
ブランド名:ヘータイ
モデル番号:TB42
産地:チャン州
認証:CE ISO
最低注文量:50
割合:3〜100
入力速度:3000~5000回転/分
出力トルク:588N.m まで
冷却方法:空気冷却 オイル冷却
材料:鉄鋼
ハイライト:私たちの惑星式減速器ギアボックスは,産業用アプリケーションのための信頼性と強力なソリューションです. 3-100比率, 5000RPMまでの入力速度,および 588N.mまでの出力トルクがあります.鋼製で,空気冷却とオイル冷却方法で入手できますCEとISO認証があり,最低注文量は50個です.

サポートとサービス

1オンライン技術サポート

2製品選択と使用に関する専門家の助言

3施設内のトラブルシューティングとメンテナンス

4全面的な修理と改修サービス

5技術訓練と教育

6. OEM-カスタマイズ設計と開発



カスタマイズ:

どんなモーターコンポーネントを カスタマイズできるのか?

さらにカスタム部品には:カスタムシャフト,スタンダードシャフト,キーシャフト,Dカットシャフト,スレッドシャフトなどがあります.



1 オーダーメイドシャフト

2 仕様付きのフレンズ,フレンズの形状とフレンズの固定穴を含む

3 カスタムパフォーマンス

4 パーソナル IP 評価

5 個別隔熱クラス

6 オーダーメイドケーブル

7 オーダーメイド接続器

8 カスタムエンコーダー

9 パーソナライズされた統合駆動装置とブレーキ
